Nombre del producto
One Piece Stainless Steel Ball Valve – Reduced Port, 316, 1000 WOG, PT/NPT/PF, 1/4″–3″ (R-1B)
Resumen del producto
One piece stainless steel ball valve, 1000 WOG. The body is cast as a single piece and welded closed — no threaded body joint, so one fewer place to leak. Reduced port, PTFE seats, manual lever. F×F 1/4″ to 3″, M×F 1/4″, 3/8″ and 1/2″. For water, oil and compressed air lines.
316 stainless in stock, 304 made to order · PTFE seat · 1000 WOG · −20 °C to +180 °C · PT threads standard, NPT and PF in stock
ISO 9001 · CE · Manufacturer since 1999 · Made in Taiwan
Descripción del producto
A one piece stainless steel ball valve calificado 1000 WOG, with the body cast as a single piece and welded closed. 316 (CF8M) is the stock material; 304 (CF8) is made to order. PTFE seats, manual quarter-turn lever, reduced port, −20 °C to +180 °C. Two end builds: hembra × hembra (H×H) desde 1/4″ hasta 3″, y masculino × femenino (M×F) en 1/4″, 3/8″ y 1/2″.
Because the body is one piece instead of two or three bolted or screwed sections, there is no body joint — one fewer place for the valve to leak. The trade-off is honest: it cannot be opened for service, and the bore is one pipe size smaller than the line. We say so plainly further down, and we point you at the valve you should buy instead.
Qué significa realmente «1000 WOG»
WOG significa Agua, petróleo, gas. Una clasificación de 1000 WOG significa que la válvula está homologada para 1000 psi de presión de trabajo en frío, sin golpes de ariete on those media.
Three things buyers get wrong about it:
- WOG es un índice de resistencia al frío. It is not a steam rating. This valve runs from −20 °C to +180 °C, set by the PTFE seats — tell us your line temperature and we will confirm it suits.
- “Sin impacto” forma parte de la clasificación. En una tubería en la que se producen golpes de ariete o arranques rápidos de la bomba, se registran picos de presión muy por encima de la presión de trabajo normal. El dimensionamiento debe basarse en el pico de presión, no en la lectura del manómetro.
- On this valve, “gas” means compressed air. Fuel gas lines (natural gas, propane) call for a gas-listed valve, and this is not one.
Si la presión de tu línea supera los 1000 psi en frío, esta no es la válvula adecuada: indícanos la presión y te daremos un presupuesto para la válvula correcta.
F×F o M×F: ¿cuál necesitas?
- Hembra × Hembra (H×H) — Ambos extremos admiten un tubo o racor macho. Es la opción más versátil y la única disponible para diámetros superiores a 1/2″ (hasta 3″).

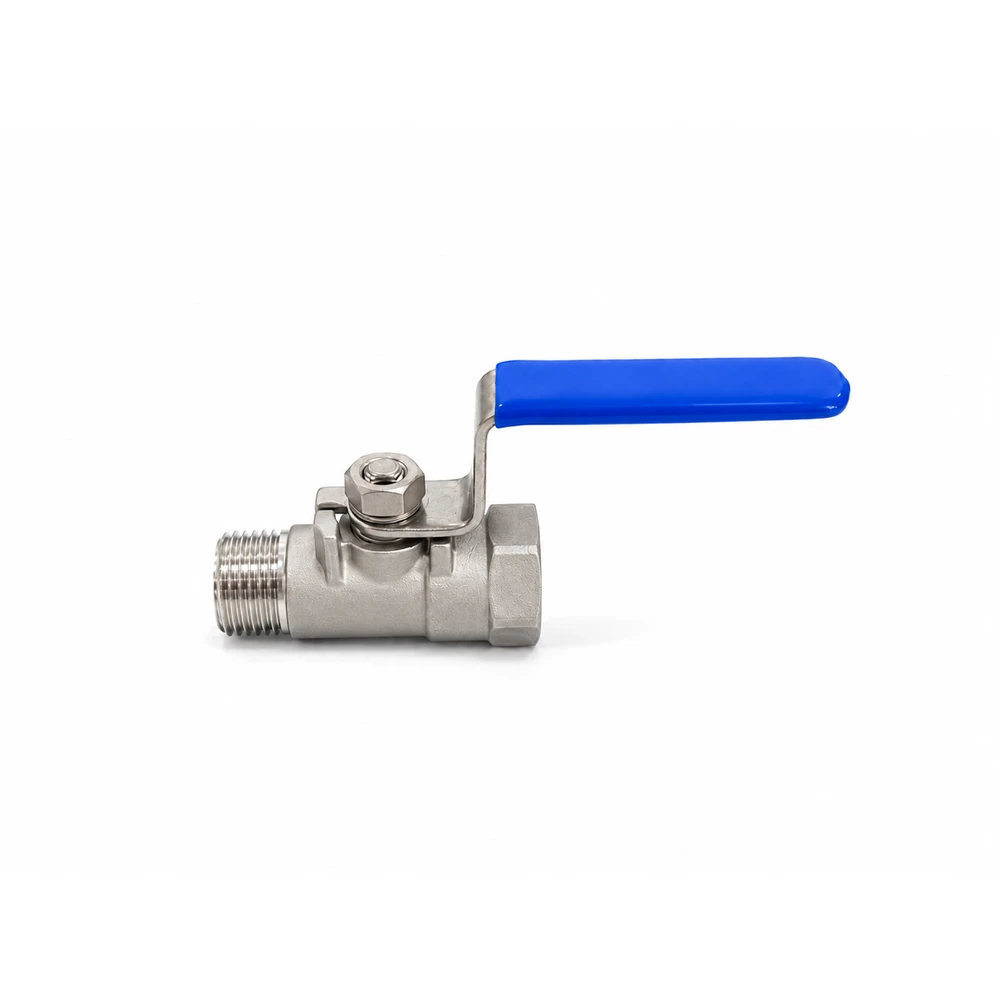

- Hombre × Mujer (H×M) — one male end screws straight into a female port, so you save a fitting and shorten the assembly. Available in 1/4″, 3/8″ and 1/2″ only. If you need M×F above 1/2″, see the two-piece MxF ball valve (1/2″–2″, full port).
Dimensions for both builds are on the PDF dimension sheets at the top of this page.
Especificaciones
| Artículo | Especificaciones |
|---|---|
| Tipo de válvula | One piece (1-pc) stainless steel ball valve, welded body |
| Presión nominal | 1000 WOG (1000 psi en frío, sin golpes) |
| Temperatura de funcionamiento | De −20 °C a +180 °C |
| Body and ball | 316 (CF8M) in stock; 304 (CF8) made to order |
| Vástago | Acero inoxidable 316 |
| Seat and seals | PTFE |
| Service media | Water, oil, compressed air |
| Conexiones en los extremos | Hembra × Hembra (H×H) o Macho × Hembra (M×H), roscado |
| Hilo | PT (cónico) es la rosca estándar; también tenemos en stock las roscas NPT y PF |
| Gama de tallas | F×F: 1/4″ – 3″ (2-1/2″ and 3″ on request) | M×F: 1/4″, 3/8″, 1/2″ |
| Puerto | Reduced (standard) port |
| Funcionamiento | Manual quarter-turn lever, stainless handle with vinyl sleeve |
| Montaje del actuador | None — no ISO 5211 pad on this body |
| País de origen | Fabricado en Taiwán |
Cuándo no se debe elegir esta válvula
| Si necesitas… | Compra esto en su lugar |
|---|---|
| Caudal a plena capacidad — this valve is reduced port | Seal-welded two-piece ball valve (full port) |
| Para abrir la válvula con fines de mantenimiento — Una carrocería soldada no se puede desmontar | Válvula de bola de tres piezas |
| Automatización — esta carcasa no tiene superficie de montaje para el actuador | One-piece pneumatic ball valve (ISO 5211 pad cast in) |
| Fuel gas, steam, potable water or oxygen service — this valve carries no listing for those services | Tell us the service and we will say plainly whether we have a valve for it |
Aplicaciones
A reduced-port, non-serviceable body is a deliberate trade: the smallest envelope and the fewest joints of the three ball valve body types, at the lowest cost of the three. It belongs where those three things matter more than full flow or in-line repair.
- Instrument and gauge line isolation — the shut-off ahead of a pressure gauge or transmitter, so the instrument can be changed without draining the line. Open it slowly; this is an isolation valve, not a throttling one.
- OEM machinery and skid-mounted systems — small-bore utility shut-offs built into a machine frame or a packaged skid, where the valve is replaced as a unit rather than rebuilt in place.
- Instalaciones con poco espacio — panels, cabinets and pipe runs where a two-piece or three-piece body will not fit. With no mid-body joint there is nothing to add length to the body.
- Compressed air branch isolation — take-offs from a plant air header to a machine, a filter-regulator or a blow-down point.
- Water and oil utility lines — general shut-off on cooling water, wash-down, lubrication and fuel-oil transfer lines up to 1000 psi cold.
Not for pump suction lines (use a full-port valve), fuel gas, steam, potable water or oxygen service — see the table above.
Comprar en nuestra tienda
- Manufacturer, not a trading company. Our own factory in Taiwan, stainless valves since 1999.
- Certificado de fábrica a petición.
- One supplier for the whole line — valves, fittings and strainers, one shipment, one set of documents.
Tell us the size, F×F or M×F, 316 or 304, and the line pressure. That is enough for us to quote.
Preguntas frecuentes
What is a one piece stainless steel ball valve?
A ball valve whose body is cast as a single piece and welded closed, instead of being bolted or screwed together from two or three sections. There is no body joint, so there is one fewer place for a line to weep. The trade-off is that the valve cannot be opened for service and the port is reduced — the bore is one pipe size smaller than the line. If you want the same no-body-joint construction with a full-port bore, see the seal-welded two-piece ball valve (V-2B / V-2C).
¿Qué significa «1000 WOG»?
WOG stands for Water, Oil, Gas. A 1000 WOG rating means the valve is rated for 1000 psi of cold, non-shock working pressure on those media. It is not a steam rating. On this valve “gas” means compressed air — it is not listed for fuel gas.
¿Cuál es el rango de temperatura de funcionamiento?
−20 °C to +180 °C, set by the PTFE seats. Tell us your line temperature and we will confirm the valve suits it.
¿Qué tallas hay disponibles?
Female × female (F×F) from 1/4″ to 3″ — 1/4″ to 2″ as standard, 2-1/2″ and 3″ on request. Male × female (M×F) in 1/4″, 3/8″ and 1/2″. Dimensions are on the two PDF dimension sheets at the top of this page.
¿Qué normas de rosca suministráis?
La rosca PT (cónica) es la estándar; también disponemos de NPT y PF en stock.
316 or 304 — which should I order?
316 (CF8M) is the stock material and the one to choose wherever chlorides are present: brine, seawater, coastal air, most chemical service. The molybdenum in 316 is what resists chloride pitting. 304 (CF8) is made to order for general water, air and oil duty.
¿Se puede abrir esta válvula para limpiarla o repararla?
No. The body is welded, so it cannot be taken apart. That is the trade-off for having no threaded body joint to leak. If you need to service the valve in line, buy the válvula de bola de tres piezas instead. If you only need full-port flow and still want no threaded body joint, the seal-welded two-piece ball valve (V-2B / V-2C) is the one to look at.
¿Es esta una válvula de paso total?
No. It is a reduced (standard) port valve — the bore is smaller than the pipe. If you need full bore flow, buy the seal-welded two-piece ball valve.
¿Puedo montarle un actuador?
No. This body has no actuator mounting pad. If you need automation, buy the one-piece pneumatic ball valve, which has the ISO 5211 pad cast into the body.
¿Podrían facilitarme un certificado de materiales?
Sí. Se puede solicitar un certificado de fábrica.
¿Tenéis una cantidad mínima de pedido?
No. Dinos qué necesitas y te daremos un presupuesto.
Política de muestras
Estamos encantados de proporcionar muestras de productos para que los clientes evalúen la calidad o realicen pruebas. El proceso suele comenzar con un presupuesto basado en las especificaciones del cliente.
Si el precio es aceptable, podemos ofrecer muestras gratuitas o con coste, en función del tipo de producto y la disponibilidad.
Los gastos de envío corren a cargo del cliente.
Proceso de pedido
Tras confirmar los requisitos del producto y otros detalles con el cliente, emitiremos una Confirmación de Venta para su aprobación. Una vez confirmada, el cliente deberá abonar un depósito 30% para proceder a la producción.
Una vez finalizada la producción en serie y superada la inspección de la mercancía, el cliente deberá abonar el saldo restante 70% antes de que se organice el envío.
