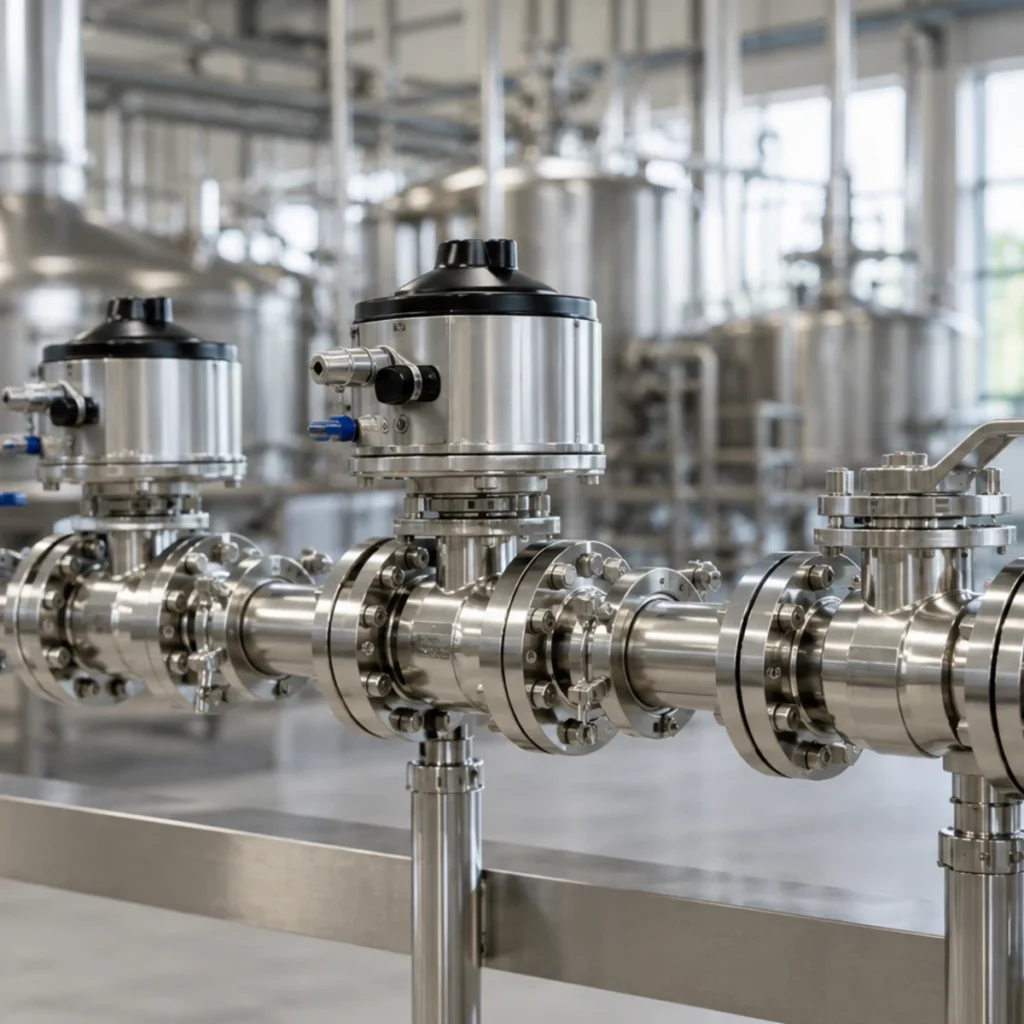

La higiene en una planta alimentaria o biotecnológica es una propiedad del sistema. Depende del diseño de toda la línea, del procedimiento de limpieza que se aplica en ella y de la verificación que demuestra que dicho procedimiento funciona. Ninguna válvula la garantiza por sí sola, y un cuerpo pulido con un extremo Tri-Clamp no es prueba de nada por sí mismo.
Esto es importante porque el término “sanitario” abarca un amplio abanico de requisitos. Una fábrica de cerveza que aísla el agua de enjuague, una planta láctea que realiza limpiezas automatizadas a diario y una planta biotecnológica que documenta un proceso estéril no tienen los mismos requisitos en cuanto a facilidad de limpieza, drenaje, trazabilidad de los materiales o documentación. Una válvula que resulta perfectamente adecuada para una de ellas puede ser inaceptable para la siguiente. Esta guía tiene como objetivo distinguir entre esas situaciones y explicar qué hay que comprobar y qué documentos hay que solicitar antes de realizar un pedido.
Empieza por los requisitos de limpieza
Antes de comparar válvulas, decide cómo se va a limpiar realmente la tubería. Hay tres modalidades que abarcan la mayoría de las plantas, y cada una de ellas plantea exigencias muy diferentes a la válvula.
COP (limpieza fuera de sitio). La válvula se retira de la tubería o se desmonta, se limpia, se revisa y se vuelve a montar. Lo importante en este caso es que sea fácil de desmontar, que sea accesible y que haya juntas de recambio disponibles. Aquí es donde las válvulas con extremos de sujeción con abrazaderas destacan realmente: una Válvula de bola manual sanitaria con extremos Tri-Clamp sale de la línea en cuestión de minutos y todas las superficies internas pueden inspeccionarse directamente. De esta forma se atiende adecuadamente una gran parte de las tareas relacionadas con la alimentación y las bebidas.
CIP (limpieza in situ). La solución de limpieza circula por la línea montada. Que una válvula concreta se limpie adecuadamente no depende únicamente de las características de la propia válvula. Depende de la geometría interna de la válvula, su orientación y posición en la línea, los productos químicos de limpieza, la velocidad de flujo, la temperatura y el tiempo de contacto; y esto se demuestra mediante la propia validación de limpieza de la planta, como las pruebas de hisopo o de enjuague, no con una simple afirmación en un catálogo. Las válvulas de bola, en particular, tienen una cavidad en el cuerpo que rodea la bola. Los diseños de asiento encapsulado reducen la parte de esa cavidad a la que puede llegar el producto; no hacen que la válvula sea independiente de la cavidad, ni eliminan la necesidad de verificar la limpieza en su configuración real. Considere la idoneidad para el CIP como una cuestión de ingeniería que debe resolver con el proveedor para cada modelo y cada instalación.
SIP (esterilización in situ con vapor). La esterilización implica una temperatura y una presión constantes que deben soportar las válvulas, las juntas y cualquier actuador, además de tener en cuenta el condensado y la capacidad de drenaje en todo el sistema. En las páginas de nuestros productos sanitarios no se indican los valores nominales de temperatura, por lo que, si el proceso SIP forma parte de su proceso, indique la temperatura, la presión y la duración de la esterilización en la fase de consulta y solicite una confirmación por escrito para el modelo específico.
Esto no significa en absoluto que las válvulas de bola sanitarias no puedan utilizarse en sistemas CIP. Significa que esa afirmación debe demostrarse en cada instalación, y no darse por sentada basándose en el catálogo.
¿Qué hace que una válvula sea adecuada para aplicaciones higiénicas?
Analiza estos puntos en orden y fíjate en los verbos: confirmar, solicitar, verificar. Una especificación higiénica se elabora a partir de documentos, no de adjetivos.
- Materiales en contacto con el líquido. Asegúrate de que todos los materiales que entran en contacto con el producto estén identificados por escrito: cuerpo, bola, asientos, junta del vástago y junta de la abrazadera. Si alguna pieza entra en contacto con el producto y no figura en la lista, pregunta por qué.
- Acabado superficial. Si tu procedimiento operativo requiere un acabado, especifícalo como un número (un valor Ra) y solicita el informe de acabado correspondiente al modelo. “Pulido” y “acabado sanitario” son descripciones, no medidas.
- Diseño de los asientos. Pregunta cómo se adapta el asiento a la cavidad corporal. Los asientos encapsulados (con la cavidad rellena) reducen la cavidad expuesta alrededor de la bola; pregunta al proveedor qué implica eso para tu rutina de limpieza, en lugar de dar por sentado que esa expresión es una garantía.
- Drenabilidad y orientación. Que una válvula se vacíe o no depende tanto de la instalación como de la propia válvula. Comprueba la orientación de montaje prevista y qué queda dentro de la válvula cuando se vacía la tubería.
- Norma de conexión. Las normas relativas a las férulas y los tubos varían según la región y la planta. Comprueba el tamaño de la abrazadera y la norma relativa al diámetro exterior del tubo en relación con tus líneas existentes antes de realizar el pedido, no después. Nuestra guía sobre conexiones de las válvulas abarca los principales tipos.
- La junta. La junta de la abrazadera es una pieza que entra en contacto con el producto y está sujeta a desgaste. Requiere la misma documentación sobre los materiales que la válvula, así como un programa de sustitución.
- Acceso para la limpieza. Para el mantenimiento del COP, compruebe que haya espacio suficiente para soltar las abrazaderas y retirar la válvula sin afectar a los equipos adyacentes.
Una nota sobre el propio Tri-Clamp: la conexión mediante abrazadera permite un desmontaje rápido y repetible, lo que supone una auténtica ventaja higiénica en el servicio COP. Sin embargo, por sí sola, no certifica el diseño interno de la válvula, su acabado superficial ni su facilidad de limpieza in situ. Estos aspectos deben evaluarse por separado.
Selección de materiales y juntas
El cuerpo y el balón. Nuestra válvulas de bola sanitarias están fabricados en acero inoxidable 316. La razón habitual para preferir el 316 al 304 en el sector de la restauración es la exposición al cloruro: los cloruros provocan corrosión por picaduras, y el molibdeno presente en el 316 mejora la resistencia a este fenómeno. Que esa protección sea suficiente depende, no obstante, de la concentración de cloruro, la temperatura y el tiempo de exposición en su proceso y en su ciclo de limpieza. Si sus especificaciones exigen un grado diferente, una variante con bajo contenido en carbono o equivalentes específicos de fundición, plantee esta cuestión en la fase de consulta y compruébelo con el certificado de materiales del modelo, en lugar de darlo por sentado.
Los productos químicos de limpieza se consideran medios de proceso. Los desinfectantes cáusticos, ácidos y clorados pueden resultar más agresivos para la válvula que el propio producto, especialmente a temperaturas elevadas. La compatibilidad debe evaluarse en función del producto químico concreto, su concentración, su temperatura, el tiempo de contacto y el procedimiento de enjuague, tanto para el acero como para los polímeros. Un material que no presenta problemas con el producto puede verse degradado por el ciclo de limpieza.
Asientos y juntas. Los asientos de nuestros modelos sanitarios son de PTFE; las válvulas de mariposa sanitarias utilizan juntas de EPDM o silicona. Ninguna de estas denominaciones de materiales constituye por sí sola una garantía de conformidad para el contacto con alimentos. Los polímeros se combinan en compuestos, y el cumplimiento normativo corresponde al compuesto específico, tal y como se demuestra en su Declaración de Conformidad con la normativa aplicable en su mercado —por ejemplo, la norma 21 CFR 177 de la FDA en Estados Unidos o el Reglamento (CE) n.º 1935/2004 en la UE—. Solicite ese documento para conocer los compuestos concretos de los asientos y las juntas de la válvula que va a adquirir, y guárdelo junto con el resto de la documentación de la planta.
Cómo elegir entre válvulas manuales, neumáticas y de tres vías
Válvulas manuales Son adecuadas para el aislamiento de bajas frecuencias en puntos de fácil acceso: salidas de los depósitos, estaciones de mangueras y puntos de conmutación a los que el operario acude de todos modos. En el servicio COP, su simplicidad es una ventaja: hay menos piezas que desmontar, inspeccionar y documentar.
Válvulas neumáticas demuestran su utilidad en situaciones en las que los ciclos son frecuentes, en las que es difícil acceder a la válvula o en las que el sistema de control debe secuenciar las válvulas de forma fiable. Hay que tener claro qué es lo que cambia con la automatización: a válvula de bola neumática para uso sanitario tiene el mismo recorrido de contacto con el fluido que su equivalente manual. El actuador mejora la repetibilidad y el control, pero no mejora la higiene. Elige la posición de fallo (retorno por resorte a un estado definido o doble efecto) en función del riesgo del proceso: decide qué debe hacer la válvula cuando se pierda el aire o la señal, y especifícalo.
Válvulas de tres vías desviar o combinar el flujo con un solo cuerpo, en lugar de dos válvulas y una T, utilizando una válvula de bola con conexión en L o en T. En aplicaciones higiénicas, estas válvulas requieren un control especial, ya que una de las conexiones siempre queda fuera de la trayectoria principal del flujo: dependiendo de la disposición y la posición de las conexiones, es posible que en ese ramal haya poca o ninguna circulación durante la limpieza. Utiliza una válvula de bola de tres vías para uso sanitario en la que la trayectoria del flujo, el diseño del asiento y la verificación de la limpieza cumplan los requisitos en todas y cada una de las posiciones que pueda ocupar la válvula. No se debe considerar que ninguna válvula de bola de tres vías elimine por diseño los tramos muertos, ni que sustituya al aislamiento a prueba de mezcla. El aislamiento a prueba de mezcla es una tecnología específica de doble sellado con sus propias normas de diseño; una válvula de tres vías de una sola bola no es ese dispositivo.
Para aplicaciones de transferencia sensibles al cizallamiento o a baja presión, del tipo de abrazadera válvulas de mariposa sanitarias también son habituales en las plantas de producción alimentaria; se plantean las mismas cuestiones en cuanto a materiales y documentación.
Documentación que hay que solicitar antes de realizar el pedido
Por motivos de higiene, la documentación forma parte del producto. Dependiendo del nivel de exigencia de tu servicio, solicita:
- Modelo y tamaño, tal y como figuran en la ficha técnica
- Materiales del cuerpo, la bola, el asiento y la junta, detallados
- Informe sobre el acabado real de la superficie, en caso de que tus especificaciones exijan un acabado concreto
- Norma relativa a las férulas o tubos para las conexiones de los extremos
- Límites de presión y temperatura para la válvula montada, incluido el actuador, si lo lleva instalado
- Pruebas que respalden el uso de CIP o SIP, si tu proceso lo requiere, y los límites que dichas pruebas abarcan realmente
- Certificado de materiales y trazabilidad de las piezas metálicas en contacto con el fluido
- Declaración de conformidad relativa a los compuestos del asiento y la junta actuales
- Cualquier certificación de terceros de la que ese modelo disponga realmente: pide el certificado, no el logotipo.
Entre las normas a las que se puede hacer referencia en las especificaciones higiénicas se incluyen: Normas sanitarias 3-A, EHEDG directrices y ASME BPE. Si tus especificaciones hacen referencia a alguno de ellos, ese requisito debe figurar en tu solicitud de presupuesto para que los proveedores puedan responderlo directamente.
Cuándo una válvula de bola no es la opción adecuada
Algunos servicios requieren algo más que una válvula de bola sanitaria bien fabricada. Si su proceso exige un CIP validado con límites estrictos de «zonas muertas», separación a prueba de mezcla entre productos incompatibles, procesamiento aséptico o estéril, un expediente de documentación farmacéutica o una especificación que exija una marca de terceros, aclare esos requisitos antes de seleccionar los componentes. Existen otros tipos de válvulas, como las válvulas de diafragma y las válvulas de doble asiento a prueba de mezcla, precisamente porque las válvulas de bola tienen limitaciones en esas aplicaciones.
En cuanto a la certificación, nuestra postura es clara: nuestra fábrica opera conforme a la norma ISO 9001 y nuestros productos llevan el marcado CE. Nuestros modelos sanitarios estándar no cuentan con el símbolo 3-A ni con un certificado EHEDG. Si sus especificaciones lo exigen, una válvula sin ese certificado no puede sustituir a otra que sí lo tenga, por muy similares que puedan parecer ambas; y preferimos indicarlo en la fase de presupuesto antes de que surja el problema durante su inspección de entrada.
Lista de comprobación para solicitudes de presupuesto
Copia esto en tu consulta y rellena los datos que conozcas. Cuanto más información sea cierta, más rápido recibirás la respuesta:
- Medios de producción y de proceso, incluida la concentración
- Método de limpieza (COP, CIP, SIP) y productos químicos de limpieza utilizados, con sus respectivas temperaturas
- Presión y temperatura normales y máximas de funcionamiento
- Requisitos higiénicos o de certificación incluidos en tu pliego de condiciones, mencionados explícitamente
- Documentación necesaria: certificados de materiales, informes de acabado, declaraciones de conformidad
- Tamaño y norma de la virola o el tubo
- Función de la válvula: aislamiento, derivación o mezcla
- Frecuencia de funcionamiento (ciclos al día o a la semana)
- Accionamiento: manual o neumático, y la posición de seguridad requerida
Preguntas frecuentes
¿Son todas las válvulas de bola sanitarias aptas para el CIP?
No. La idoneidad para el CIP depende de la geometría interna de la válvula, su posición y orientación en la línea, los productos químicos de limpieza, la velocidad, la temperatura y el tiempo de contacto, y se confirma mediante la validación de limpieza propia de la planta. Considéralo una cuestión que hay que verificar para cada modelo y cada instalación, no una característica que se pueda consultar en un catálogo.
¿Una conexión Tri-Clamp garantiza la higiene de una válvula?
No. El sistema Tri-Clamp permite un desmontaje rápido, lo cual resulta muy útil para el mantenimiento mediante limpieza in situ. El diseño interno de la válvula, los materiales, el acabado superficial y la facilidad de limpieza son cuestiones independientes que requieren su propia documentación.
¿El PTFE es automáticamente apto para uso alimentario?
Ningún polímero se considera apto para uso alimentario por el mero hecho de su nombre. La conformidad corresponde al compuesto específico y queda demostrada mediante su Declaración de conformidad con la normativa aplicable, como el título 21 del CFR de la FDA, capítulo 177, o el Reglamento (CE) n.º 1935/2004. Solicite dicho documento para los compuestos concretos del asiento y la junta de su válvula.
¿Cuentan estas válvulas con la certificación 3-A o EHEDG?
Contamos con las certificaciones ISO 9001 y CE. Nuestros modelos sanitarios estándar no cuentan con el símbolo 3-A ni con el certificado EHEDG. Si sus especificaciones lo requieren, indíquelo en su consulta y le informaremos con claridad qué podemos y qué no podemos suministrarle de acuerdo con ellas.
¿Cuándo es necesario utilizar acero inoxidable 316 en lugar del 304?
El factor desencadenante habitual es la exposición al cloruro, ya sea procedente del propio producto o de productos químicos de limpieza clorados, ya que los cloruros provocan corrosión por picaduras y el molibdeno presente en el acero 316 ofrece una mayor resistencia a este tipo de corrosión. Que el acero 316 sea suficiente depende, no obstante, de la concentración, la temperatura y el tiempo de contacto en tu proceso específico.
Díganos cuáles son sus necesidades y le diremos qué podemos ofrecerle
Envía la lista de comprobación para la solicitud de presupuesto que figura más arriba a través de nuestro página de contacto. Una vez definida la función, nuestro equipo de ingeniería puede determinar qué modelos sanitarios se adaptan a su instalación, desde válvulas manuales de dos vías hasta unidades neumáticas de 3 vías, y exactamente qué documentos podemos facilitar junto con ellos. Esa respuesta se adapta específicamente a tus circunstancias, que es la única que realmente vale la pena.
