Nombre del producto

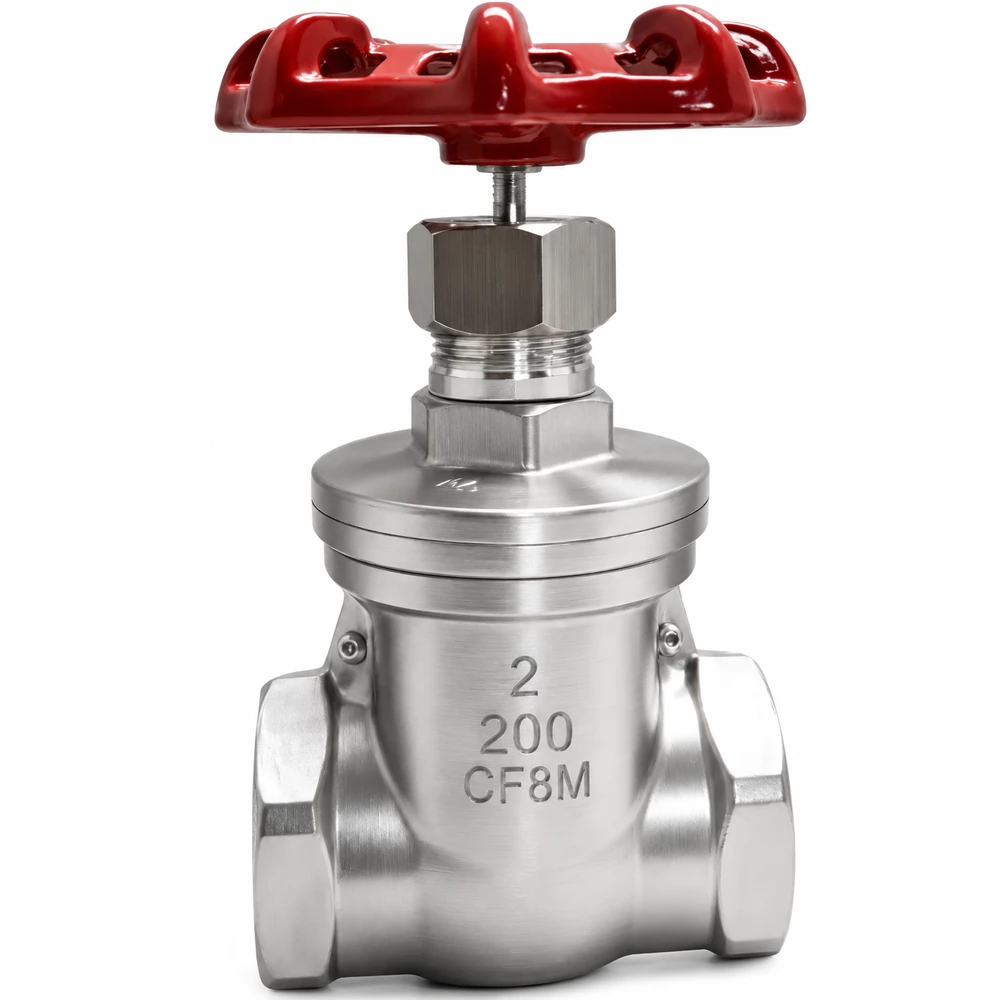

Válvula de compuerta roscada manual – Acero inoxidable 316 (CF8M), 200 WOG, serie GT
Resumen del producto
Válvula de compuerta roscada de acero inoxidable 316 (CF8M) fundido, con una presión nominal de 200 WOG (200 psi), en tamaños de 1/2″ a 2″ con roscas hembra PT (cónicas). El volante multivuelta eleva una compuerta maciza por encima del paso de la válvula: caudal total cuando está abierta y cierre lento que evita los golpes de ariete. Empaquetadura de PTFE, de -20 °C a +190 °C, diseñada según la norma ANSI B16.34 y ensayada según la norma API 598.
Solicita un presupuesto — te responderemos en un plazo de 24 horas →
ISO 9001 · CE · Fabricante desde 1999
Descripción del producto
La J41W-200R es una válvula de compuerta roscada de acero inoxidable fabricada en fundición 316 (ASTM A351 CF8M), con una presión nominal de 200 WOG (200 psi), disponible en tamaños de 1/2″ a 2″ y con roscas hembra PT (rosca cónica para tubería). Al girar el volante se eleva o se baja una compuerta de cuña maciza; cuando está totalmente abierta, la compuerta deja libre el paso por completo, por lo que el caudal no se ve restringido y la caída de presión es prácticamente nula.
Una válvula de compuerta es la opción adecuada cuando la válvula permanece totalmente abierta o cerrada durante largos periodos de tiempo y es importante que el paso sea libre y completo; a diferencia de una válvula de bola, el volante multigiro se cierra lentamente, lo que evita el golpe de ariete que puede provocar un cuarto de vuelta rápido. El cuerpo, la tapa, el disco y el vástago son de acero inoxidable 316 con una junta de PTFE y empaquetadura de anillo en V, sometidos a ensayo según la norma API 598 y diseñados conforme a la norma ANSI B16.34.
Especificaciones técnicas clave
| Tipo | Válvula de compuerta — roscada, de vástago ascendente, con volante de varias vueltas |
| Modelo | J41W-200R (serie GT) |
| Gama de tallas | 1/2″ – 2″ (DN15 – DN50) |
| Presión de trabajo | 200 WOG (200 psi) |
| Cuerpo, tapa, disco | ASTM A351 CF8M: la variante de fundición del acero inoxidable 316 |
| Vástago | ASTM A276, grado 316 |
| Juntas y empaquetaduras | Junta de PTFE, empaquetadura de anillo en V de PTFE |
| Conexión final | Rosca hembra PT (tubo cónico) |
| Temperatura de funcionamiento | de -20 °C a +190 °C |
| Diseño / pruebas | Diseño según ANSI B16.34 · Ensayo según API 598 (corpo: 2,0 MPa / asiento: 1,6 MPa) |
| Medios de comunicación | Agua, gas, petróleo |
Materiales
Trece piezas, que se corresponden con las etiquetas numeradas del 1 al 13 del siguiente dibujo.
| No. | Parte | Material |
|---|---|---|
| 1 | Disco | A351 CF8M |
| 2 | Cuerpo | A351 CF8M |
| 3 | Vástago | A276 316 |
| 4 | Gorra | A351 CF8M |
| 5 | Junta | PTFE |
| 6 | Junta de retención | A276 304 |
| 7 | Lavadora | A276 304 |
| 8 | Empaquetadura de anillos en V | PTFE |
| 9 | Glándula | A276 304 |
| 10 | Tuerca de tapa | A351 CF8 |
| 11 | Volante | QT400-18 (hierro dúctil) |
| 12 | Arandela elástica | A276 304 |
| 13 | Tuerca de la empuñadura | A276 304 |
Dimensiones (mm)
| Talla | Diámetro interior Ød | L | H | ØC |
|---|---|---|---|---|
| 1/2″ (DN15) | 15 | 55 | 95 | 70 |
| 3/4″ (DN20) | 20 | 60 | 97 | 70 |
| 1″ (DN25) | 25 | 68 | 114 | 80 |
| 1-1/4″ (DN32) | 32 | 76 | 134 | 80 |
| 1-1/2″ (DN40) | 40 | 80 | 154 | 100 |
| 2″ (DN50) | 48 | 93 | 168 | 100 |
Ventajas y beneficios
- Diámetro interior totalmente libre: La compuerta se eleva por completo fuera del recorrido del flujo, por lo que una válvula abierta apenas provoca una caída de presión.
- Sin golpes de ariete: El volante multivuelta se cierra lentamente, lo que evita el pico de presión que puede provocar una válvula de cierre rápido en conductos de líquido largos.
- Acero inoxidable 316 en todas sus partes: El cuerpo CF8M y el vástago 316 resisten la corrosión en aplicaciones acuáticas, marinas y químicas.
- Probado según la norma API 598: Todas las válvulas se someten a pruebas de carcasa y asiento antes de su envío.
Campos de aplicación y ubicaciones
- Instalaciones de fontanería y redes de servicios públicos: puntos de aislamiento que permanecen totalmente abiertos o cerrados durante tramos largos.
- Tratamiento del agua & distribución: Aislamiento a pleno paso con baja caída de presión.
- Líneas de petróleo, gas y procesos: Aislamiento de apertura/cierre cuando se requiere un paso libre.
- Servicios del edificio: válvulas de aislamiento de tuberías ascendentes y de equipos.
Preguntas frecuentes
Válvula de compuerta o válvula de bola: ¿cuál debería utilizar? Una válvula de compuerta ofrece un paso totalmente libre y se cierra lentamente mediante un volante de varias vueltas, lo que evita los golpes de ariete; es la mejor opción cuando la válvula permanece abierta o cerrada durante largos periodos de tiempo. Una válvula de bola permite una apertura y cierre rápidos con un cuarto de vuelta. Para válvulas de bola roscadas, consulta nuestro gama de válvulas de acero inoxidable.
¿Qué tamaño y presión tiene? Tamaños de 1/2″ a 2″ (DN15–DN50), con una presión nominal de 200 WOG (200 psi). El cuerpo y el disco son de acero inoxidable 316 fundido (CF8M).
¿Qué hilo utiliza? Rosca hembra PT (tubo cónico). Indícanos el tamaño cuando solicites un presupuesto.
¿Cuál es la temperatura de funcionamiento? De -20 °C a +190 °C, siendo la empaquetadura y la junta de PTFE las que marcan el límite práctico.
¿Se ha probado? Sí, está diseñado según la norma ANSI B16.34 y se ha sometido a ensayos según la norma API 598 (cuerpo: 2,0 MPa; asiento: 1,6 MPa) antes de su envío.
¿Cuál es el pedido mínimo? No hay cantidad mínima de pedido: aceptamos pedidos de cualquier volumen, incluidos pequeños pedidos de prueba. En el caso de los pedidos pequeños, el transporte lo gestiona y lo paga el comprador. El pago se realiza mediante transferencia bancaria (T/T): el 30% al confirmar el pedido y el 70% antes del envío.
Política de muestras
Estamos encantados de proporcionar muestras de productos para que los clientes evalúen la calidad o realicen pruebas. El proceso suele comenzar con un presupuesto basado en las especificaciones del cliente.
Si el precio es aceptable, podemos ofrecer muestras gratuitas o con coste, en función del tipo de producto y la disponibilidad.
Los gastos de envío corren a cargo del cliente.
Proceso de pedido
Tras confirmar los requisitos del producto y otros detalles con el cliente, emitiremos una Confirmación de Venta para su aprobación. Una vez confirmada, el cliente deberá abonar un depósito 30% para proceder a la producción.
Una vez finalizada la producción en serie y superada la inspección de la mercancía, el cliente deberá abonar el saldo restante 70% antes de que se organice el envío.
Productos relacionados
-
