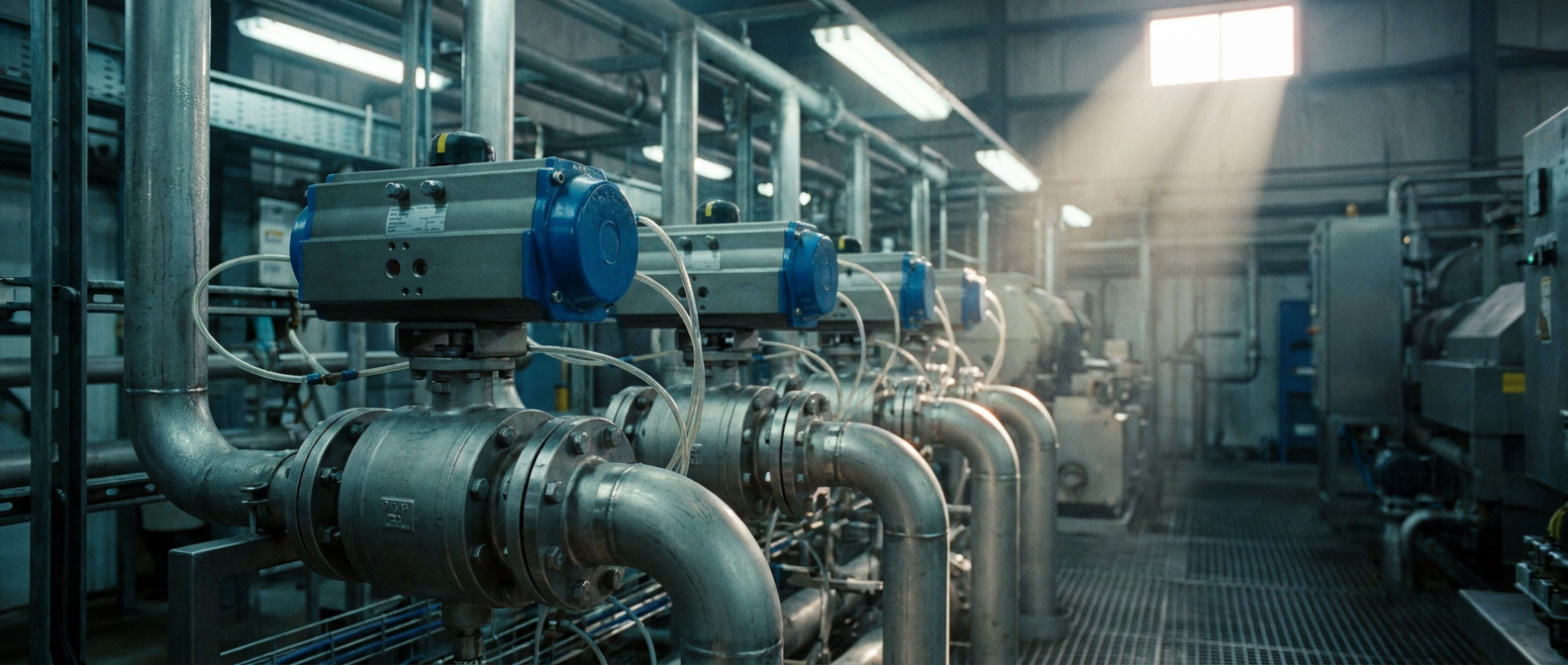

Lorsque l'on automatise une vanne, le premier choix important à faire ne concerne pas la marque de l'actionneur, mais le choix de Rappel par ressort ou double effet. Ces deux types de vannes à bille s'ouvrent et se ferment par un quart de tour à l'aide d'air comprimé, mais leur comportement est radicalement différent au moment où cela compte le plus : en cas de coupure de l'alimentation en air ou de panne d'alimentation électrique. Faites le bon choix et votre processus basculera en état de sécurité ; faites le mauvais choix et une vanne “ bloquée ” risque de provoquer une inondation, une surpression ou l’arrêt d’une conduite au pire moment possible. Ce guide explique le fonctionnement de chaque type de vanne et comment choisir entre les deux en toute confiance.
Fonctionnement d'un actionneur pneumatique

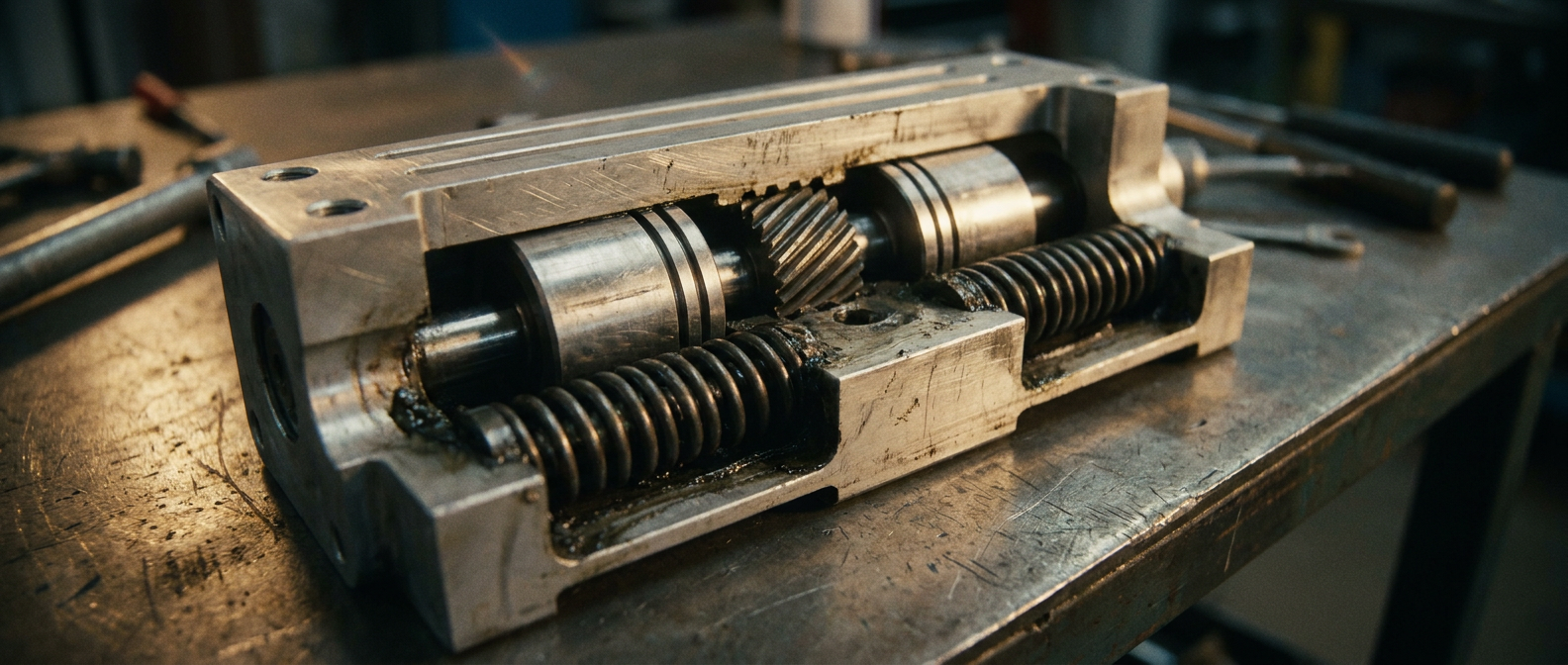

La plupart des vannes à bille automatisées utilisent un actionneur pneumatique à crémaillère et pignon. L'air comprimé pousse deux pistons opposés ; leurs crémaillères s'engrènent avec un pignon central, transformant cette poussée linéaire en la rotation de 90° nécessaire à la bille. L'actionneur est fixé à la vanne à l'aide d'un système normalisé ISO 5211 une bride de fixation, qui permet à un seul actionneur de s'adapter à de nombreuses marques et tailles de vannes. Tout le débat opposant le système à rappel par ressort au système à double effet se résume à une seule modification de conception à l'intérieur de ce boîtier : le retour est-il assuré par de l'air ou par un ressort ?.
Actionneurs à double effet : à commande pneumatique dans les deux sens
Un actionneur à double effet (DA) utilise de l'air comprimé pour les deux les courses d’ouverture et de fermeture, via deux orifices d’air. Comme aucun ressort ne s’oppose à l’air, toute la pression d’air est convertie en couple utile ; ainsi, pour une taille physique donnée, un actionneur DA fournit un couple plus élevé et plus constant, tout en occupant un encombrement plus compact. Le bémol réside dans son mode de défaillance : en cas de perte d’air, un actionneur DA reste simplement dans la position où il se trouvait. Il ne dispose pas de position “ de sécurité ” intégrée. Cela fait de l’actionneur DA le choix économique et à couple élevé pour les vannes où le blocage en position ne présente aucun danger et où l’alimentation en air est stable.
Actionneurs à rappel par ressort (à simple effet) : système de sécurité intégré
Un actionneur à retour par ressort (SR), ou à simple effet, utilise de l'air pour une course et un ensemble de ressorts internes puissants pour l'autre. Son principal avantage réside dans son système de sécurité mécanique : en cas de coupure de l'air ou du signal électrique, les ressorts entraînent automatiquement la vanne vers une position de sécurité prédéfinie — soit « fail-closed » (normalement fermée) pour interrompre le débit, soit « fail-open » (normalement ouverte) pour relâcher la pression. C'est précisément grâce à ce dispositif de sécurité passif, sans composant électronique, que les actionneurs SR s'imposent pour les opérations d'arrêt d'urgence dans les secteurs de la chimie, du pétrole et du gaz, de l'agroalimentaire et d'autres processus sensibles aux risques. Les compromis : le ressort consomme une partie du couple disponible, ce qui fait qu’un actionneur SR est plus grand et plus lourd qu’un actionneur DA de puissance équivalente ; de plus, les ressorts sont des pièces d’usure soumises à un nombre très élevé de cycles.
Comparaison rapide entre le retour par ressort et la double action
Le tableau ci-dessous résume les principales différences afin que vous puissiez rapidement établir une présélection.
| Facteur | Double effet (DA) | Ressort de rappel (SR) |
|---|---|---|
| Course de retour alimentée par | Air comprimé | Ressorts internes |
| En cas de coupure d'alimentation électrique | Reste en dernière position | Se déplace vers une position sûre (FC ou FO) |
| Couple pour une taille donnée | Plus élevé | Moins élevé (le printemps prend sa part) |
| Dimensions et poids | Plus compact | Plus grand pour un couple identique |
| Consommation d'air | De l'air à chaque coup | Air en un seul coup seulement |
| Coût relatif | Inférieur | Plus élevé |
| Idéal pour | Tâches à l'air stable, sans danger | Système de sécurité / arrêt d'urgence |
Comment choisir : ressort de rappel ou double effet ?
La prise de décision commence presque toujours par une question, puis se précise à partir de là.
1. Que doit-il se passer en cas d'échec ?
Si une perte d'air ou d'alimentation électrique doit ramener la vanne dans un état sûr connu, optez pour un retour par ressort et définissez en conséquence si la vanne doit se fermer ou s'ouvrir en cas de défaillance. Si la vanne peut rester en place en toute sécurité, le fonctionnement à double effet convient parfaitement — et est moins coûteux. Cette seule question de sécurité prime sur toutes les autres.
2. Couple, dimensions et budget
À couple égal, le modèle DA est plus compact et moins coûteux, ce qui est un atout lorsque l'on automatise un grand nombre de vannes. Si l'espace et le budget sont limités et qu'il n'y a pas d'exigence de sécurité, le modèle DA s'impose. Si vous avez besoin d'un système à sécurité intégrée mais aussi d'un couple élevé, attendez-vous à ce que l'unité SR soit physiquement plus volumineuse — prévoyez-la en conséquence.
3. Alimentation en air et cycles
Le système DA consomme de l'air lors des deux courses, tandis que le système SR n'en consomme que lors de la course motorisée, ce qui permet de réduire la consommation d'air sur les vannes à cycle lent. En revanche, les cadences de cycle très élevées favorisent le système DA, car il ne comporte aucun ressort susceptible de subir une fatigue. Pour les stations distantes sans surveillance, la sécurité passive du SR justifie généralement son surcoût. En l’absence totale d’air comprimé, un actionneur électrique avec alimentation de secours par batterie à sécurité intégrée peut assurer électriquement une fonction similaire de position de sécurité.

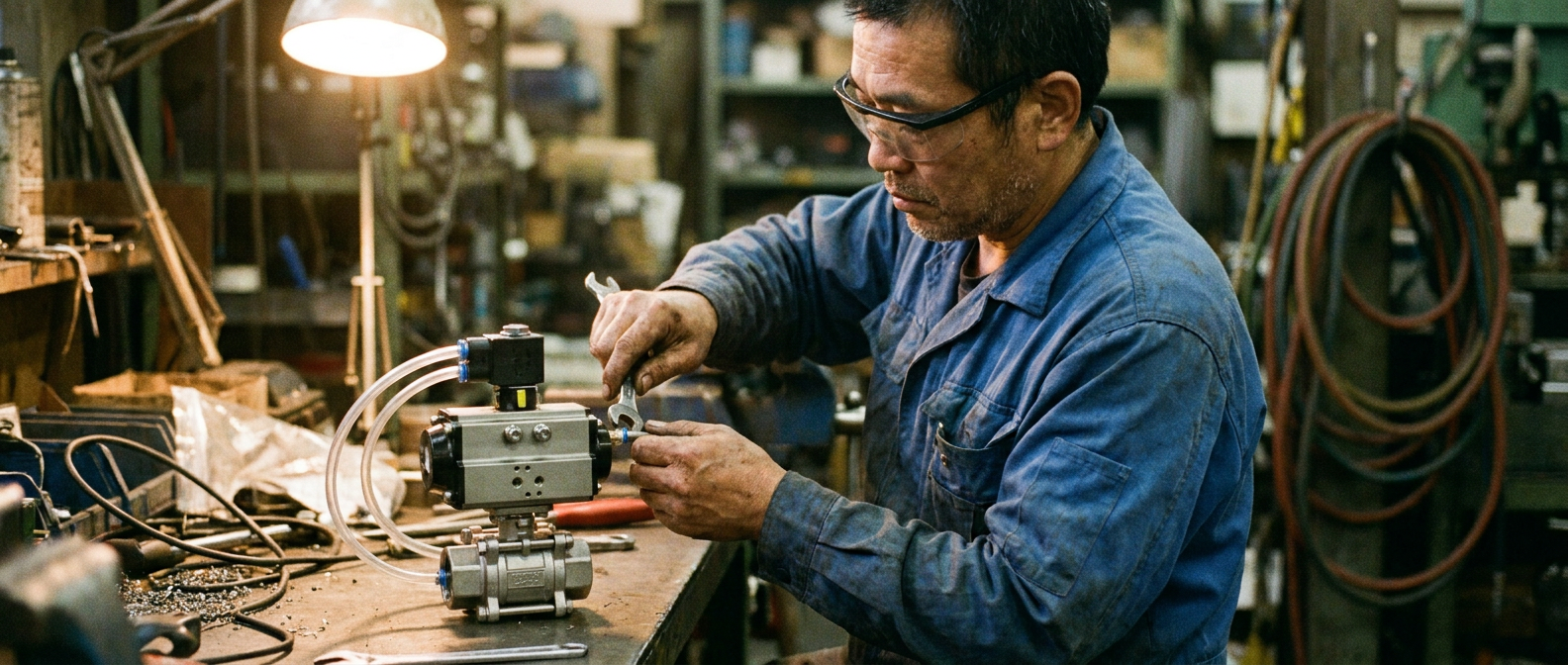

Définir correctement le cahier des charges
Quel que soit le modèle que vous choisissiez, quelques détails pratiques peuvent faire toute la différence en matière de fiabilité.
Dimensionnez le couple de l’actionneur au-dessus du couple de démarrage de la vanne en prévoyant une marge de sécurité (généralement de 25 à 50%) afin qu’il fonctionne de manière fiable à mesure que les sièges vieillissent. Calculez le couple en fonction de votre pression d’alimentation réelle — les systèmes industriels fonctionnent généralement entre 0,2 et 0,8 MPa, la valeur de référence standard étant d’environ 0,55 MPa (≈80 psi). Alimentez l’actionneur en air propre et sec répondant à une classe de qualité reconnue, telle que ISO 8573-1, car l'humidité et l'huile sont les principales causes de grippage des solénoïdes et des actionneurs. Enfin, optez systématiquement pour un montage conforme à la norme ISO 5211 et un montage NAMUR électrovanne Les accessoires se fixent donc directement. Le tableau ci-dessous présente les scénarios courants et les choix de départ correspondants.
| Scénario | Recommandé | Motif |
|---|---|---|
| Arrêt d'urgence / fluides dangereux | Rappel par ressort (fermeture en cas de défaillance) | État de sécurité passif en cas de défaillance |
| Procédé général, air stable | Double effet | Couple plus élevé, coût réduit, format compact |
| Station à distance / sans surveillance | Retour au printemps | Système de sécurité intégrée sans intervention de l'opérateur |
| Automatisation à très haute cadence | Double effet | Pas de ressort soumis à la fatigue |
| Pas d'air comprimé disponible | Électrique (système de sécurité en cas de panne de batterie) | Retour électrique en position de sécurité |
Pour un assemblage entièrement automatisé, notre gamme de vannes à bille pneumatiques paires actionneurs à crémaillère et pignon avec des vannes, des électrovannes et supports de fixation aussi bien en configuration DA qu’en configuration SR.
Erreurs courantes lors du choix des actionneurs
La plupart des problèmes rencontrés sur site avec les actionneurs ne sont pas dus à une défaillance de l'actionneur lui-même, mais à des erreurs dans le cahier des charges initial. Il convient d'éviter certaines erreurs récurrentes lors du choix entre un actionneur à rappel par ressort et un actionneur à double effet.
La première consiste à dimensionner en fonction du couple indiqué dans le catalogue, sans marge de sécurité : à mesure que les sièges se rodent et vieillissent, le couple de démarrage augmente, et un actionneur choisi sans marge finira par se bloquer. La deuxième erreur consiste à supposer qu’une vanne à double effet se mettra en “ position fermée ” en cas de défaillance — ce ne sera pas le cas ; sans ressort, elle se contente de maintenir sa position. Par conséquent, toute conduite nécessitant un état de sécurité en cas de défaillance doit être équipée d’un ressort de rappel dès le départ. Une troisième erreur consiste à confondre « défaillance en position fermée » et « défaillance en position ouverte » : le ressort entraîne la vanne vers la position que vous spécifiez, et inverser cette direction peut s’avérer aussi dangereux que de ne disposer d’aucun dispositif de sécurité. Enfin, négliger la qualité de l’air compromet discrètement les deux types de vannes : un air humide ou huileux encrasse le solénoïde et l’actionneur, quel que soit le bon dimensionnement de l’unité. Vérifiez la logique de sécurité, la marge de couple et la qualité de l’air dès la phase de spécification, et l’installation fonctionnera pendant des années.
Questions fréquemment posées
Quelle est la principale différence entre un système à rappel par ressort et un système à double effet ?
Un actionneur à double effet utilise de l'air pour actionner la vanne dans les deux sens et reste en position s'il y a une coupure d'air. Un actionneur à rappel par ressort utilise de l'air dans un sens et un ressort dans l'autre ; il ramène ainsi automatiquement la vanne en position de sécurité (fermeture de sécurité ou ouverture de sécurité) en cas de coupure d'air ou d'alimentation. Le choix entre un actionneur à rappel par ressort et un actionneur à double effet est avant tout une question de sécurité en cas de défaillance.
Un actionneur à rappel par ressort consomme-t-il moins d'air qu'un actionneur à double effet ?
Par cycle, c'est possible, car il n'a besoin d'air que pour une course, le ressort assurant le retour ; un actionneur à double effet utilise de l'air pour les deux courses. Cependant, le ressort absorbe une partie du couple ; un actionneur à retour par ressort doit donc être plus grand pour offrir une puissance équivalente à celle d'un actionneur à double effet.
Puis-je rendre une vanne à double effet « à sécurité intégrée » ?
Pas d'un point de vue mécanique : un actionneur à double effet ne comporte pas de ressort, il reste donc dans sa dernière position en cas de défaillance. Pour obtenir une véritable position de sécurité, il faut un actionneur à retour par ressort, ou un actionneur électrique doté d'une alimentation de secours par batterie ou condensateur qui amène la vanne dans une position sûre.
Quelle marge de couple dois-je prévoir ?
Dimensionnez l'actionneur en le choisissant pour qu'il dépasse le couple de déverrouillage de la vanne avec une marge de sécurité, généralement comprise entre 25 et 50%, et effectuez le calcul en fonction de votre pression d'alimentation réelle (la valeur de référence habituelle est d'environ 0,55 MPa). Cela garantit un fonctionnement fiable de la vanne même lorsque les sièges s'usent et que le couple augmente avec le temps.
Pourquoi la qualité de l'air est-elle importante pour les actionneurs ?
L'humidité et les particules d'huile présentes dans l'air comprimé constituent l'une des principales causes de grippage et de lenteur de réponse des solénoïdes et des actionneurs. L'alimentation en air propre et sec, conforme à une norme de qualité reconnue telle que la norme ISO 8573-1, à l'aide d'un filtre-régulateur, améliore considérablement la fiabilité des unités à retour par ressort et à double effet.
Conclusion
Le choix entre un système à rappel par ressort et un système à double effet repose essentiellement sur ce que votre processus doit faire en cas de coupure de courant. Optez pour le rappel par ressort lorsque la défaillance doit ramener la vanne dans une position sûre ; choisissez le système à double effet pour une automatisation compacte, à couple élevé et à moindre coût, lorsque le blocage d’une vanne ne présente aucun danger. Déterminez ensuite le couple nécessaire en prévoyant une marge, alimentez-la en air comprimé propre et sec, et normalisez le montage. Si vous avez besoin d’aide pour sélectionner et dimensionner les actionneurs — à double effet ou à retour par ressort — adaptés à vos vannes, Contactez notre équipe pour obtenir un devis sur mesure.
