Le choix d’un robinet à bille à 3 voies sur la seule base de la désignation de ses orifices est une source fréquente d’erreurs de tuyauterie. Deux robinets peuvent tous deux être commercialisés sous la mention “ orifice en L ”, mais présenter des raccordements différents selon la position de la poignée. Avant de comparer les prix ou les matériaux, procurez-vous deux documents pour le modèle précis qui vous intéresse : le schéma des orifices et le tableau de débit en fonction de la position de la poignée. Ensemble, ils indiquent lesquels des trois raccords, appelons-les A, B et C, sont raccordés dans chaque position que la vanne peut atteindre. Ce guide explique comment interpréter les schémas de débit des raccords en L et en T, à quoi correspond chaque configuration, et quels détails vérifier avant de choisir la vanne.
Commencez par le chemin d'écoulement, et non par le nom du port
Les termes « L-port » et « T-port » décrivent la forme du trou percé dans la bille, et non un comportement garanti. Les fabricants diffèrent quant à la manière dont ils désignent ces orifices, à l’emplacement de l’orifice commun, à l’orientation de la poignée par rapport au sens d’écoulement, ainsi qu’à la rotation de la vanne (90 degrés, 180 degrés ou avec des butées intermédiaires). Un même angle de poignée peut correspondre à des raccordements différents sur deux vannes distinctes.
Une méthode pratique pour définir la vanne consiste à nommer les trois orifices A, B et C, puis à indiquer quelles paires doivent être raccordées pour chaque configuration requise par votre processus. Le tableau ci-dessous présente une configuration courante à trois orifices (en L) à titre d'illustration de cette méthode, et non comme une recommandation concernant une vanne en particulier.
| Position de la poignée | De A à B | De A à C | B à C |
|---|---|---|---|
| Poste n° 1 | Ouvrir | Fermé | Fermé |
| Position 2 (rotation de 90°) | Fermé | Ouvrir | Fermé |
Il s'agit uniquement d'un exemple de schéma de circuit. Vérifiez le schéma précis des raccords et de la position de la poignée pour le modèle sélectionné.
La formulation de vos exigences selon ce format A/B/C présente un deuxième avantage : elle permet au fournisseur de les vérifier par rapport à un modèle précis, plutôt que d'avoir à deviner ce que vous entendez par “ dérivation ” ou “ commutation ”.”
L-Port : généralement utilisé pour sélectionner un chemin
Une vanne à bille à 3 voies (L-port) présente un alésage à 90 degrés. Dans la plupart des configurations, elle relie un orifice commun à l'un des deux orifices de dérivation, de sorte que la vanne fait office de sélecteur : le débit provenant de A est dirigé vers B dans une position et vers C dans une autre. C'est pourquoi les vannes à orifices en L constituent le choix habituel pour des applications telles que l'alimentation d'une conduite à partir de l'un de deux réservoirs, ou l'acheminement du débit d'une pompe vers l'une de deux destinations.
Ce qu’un nom de raccord en L ne précise pas, c’est le degré d’étanchéité de la branche inutilisée, ni ce qui se passe lors de la transition entre les différentes positions. Les performances d’étanchéité dépendent de la conception et du matériau du siège, de la pression, de la température et de l’état de la vanne. Chaque vanne à bille à siège souple présente une classe de fuite admissible plutôt qu’une garantie absolue. Si la branche que vous n’utilisez pas doit rester véritablement isolée, considérez cela comme une exigence distincte à vérifier, et non comme une garantie inhérente à la lettre L. Notre vanne à bille manuelle à 3 voies La page produit présente une configuration type de raccords en L et en T en acier inoxydable que vous pouvez comparer à vos besoins en matière de débit.
Avant de choisir un modèle à raccord en L, vérifiez les points suivants :
- Quel est le port commun sur ce modèle précis ?.
- Les connexions réelles à chaque position pour un fonctionnement à 90 degrés ou à 180 degrés, y compris toute position dans laquelle tous les circuits sont fermés, si le modèle en propose une.
- Il convient de déterminer si la branche inutilisée doit être véritablement coupée ou simplement isolée, et quel taux de fuite est acceptable dans ce cas.
- Matériau du siège, pression et température de service, ainsi que le taux de fuite interne admissible pour votre application.
Si une petite fuite interne sur la branche fermée était susceptible de poser un réel problème, veuillez le préciser dans votre demande. Cela influe sur le choix de la vanne, du siège et des exigences d'essai appropriés. Pour en savoir plus sur les fuites et l'usure des sièges, consultez notre guide consacré à Diagnostic d'une fuite sur une vanne à bille.
T-Port : acheminement, combinaison ou contournement
Une bille à orifice en T présente un alésage en forme de lettre T, ce qui permet des configurations de raccordement impossibles à réaliser avec un orifice en L. En fonction de l'orientation de l'alésage et des positions que la vanne peut atteindre, un port en T peut acheminer un débit commun vers l'une ou l'autre des branches, relier les trois ports simultanément, ou combiner deux flux entrants en une seule ligne de sortie. Cette flexibilité convient à des applications telles que les boucles de dérivation autour d'équipements, l'acheminement simple du débit entre des conduites, et la jonction de deux alimentations en un seul collecteur.
Deux précautions s'imposent lors du choix d'une vanne en T. Premièrement, les positions disponibles varient d'un modèle à l'autre : certaines vannes en T ne permettent pas de fermer complètement un circuit, tandis que d'autres disposent d'une position qui coupe une branche. Seul le tableau des positions de la poignée propre au modèle concerné vous indique les configurations réellement disponibles. Deuxièmement, le fait que “ deux voies soient raccordées simultanément ” n’équivaut pas à un mélange contrôlé. Lorsque deux flux se rejoignent à l’intérieur d’une vanne à trois voies, le rapport de mélange qui en résulte est déterminé par les pressions et les résistances des deux conduites, et non par la vanne elle-même. Si votre processus nécessite un rapport de mélange fixe ou un réglage en continu, cela requiert une solution de régulation conçue pour la modulation, et non l’hypothèse qu’une vanne à bille à trois voies standard régulera le mélange.
Quand une vanne à bille standard à trois voies n'est pas la vanne appropriée
Une vanne à bille à trois voies standard constitue une solution compacte pour sélectionner, diriger ou combiner des débits. Elle ne constitue toutefois pas la réponse à tous les problèmes liés aux vannes à trois voies. Considérez les situations suivantes comme des problèmes techniques distincts qui doivent être examinés au regard du modèle et du système réels, car le choix de la vanne ne suffit pas à lui seul à les résoudre :
- Prévenir la contamination croisée entre deux produits. Une vanne à bille simple avec sièges constitue un niveau d'étanchéité. Lorsque le mélange de deux fluides n'est pas admissible, les systèmes recourent généralement à des dispositifs spécifiques, tels qu'une double isolation avec un espace surveillé entre les produits. Une vanne à bille à trois voies à usage général n'est pas une vanne anti-mélange.
- Double isolation ou fonction « mixproof ». Si votre cahier des charges mentionne ces fonctions, la configuration des vannes doit être conçue et vérifiée en fonction de celles-ci, et non pas approximée à l'aide d'un simple orifice en L.
- Des proportions de mélange précises. Comme indiqué ci-dessus, cela nécessite un système de commande modulant.
- Une position de défaillance définie. L'association vanne-actionneur doit être choisie en fonction du comportement requis en cas de défaillance ; voir la section consacrée à l'actionnement ci-dessous.
- Haute pureté, hygiénique, pour utilisation sous vapeur ou sous vide. Chacune de ces applications impose des exigences spécifiques en matière de matériaux des sièges, de finition de surface, de sens d'étanchéité ou de taux de fuite. Elles sont prises en charge par des modèles spécialement conçus à cet effet, tels que nos robinet à bille sanitaire à 3 voies et Vanne à bille à 3 voies à dépression, et la pertinence de tout modèle doit encore être vérifiée au regard de vos conditions d'exploitation.

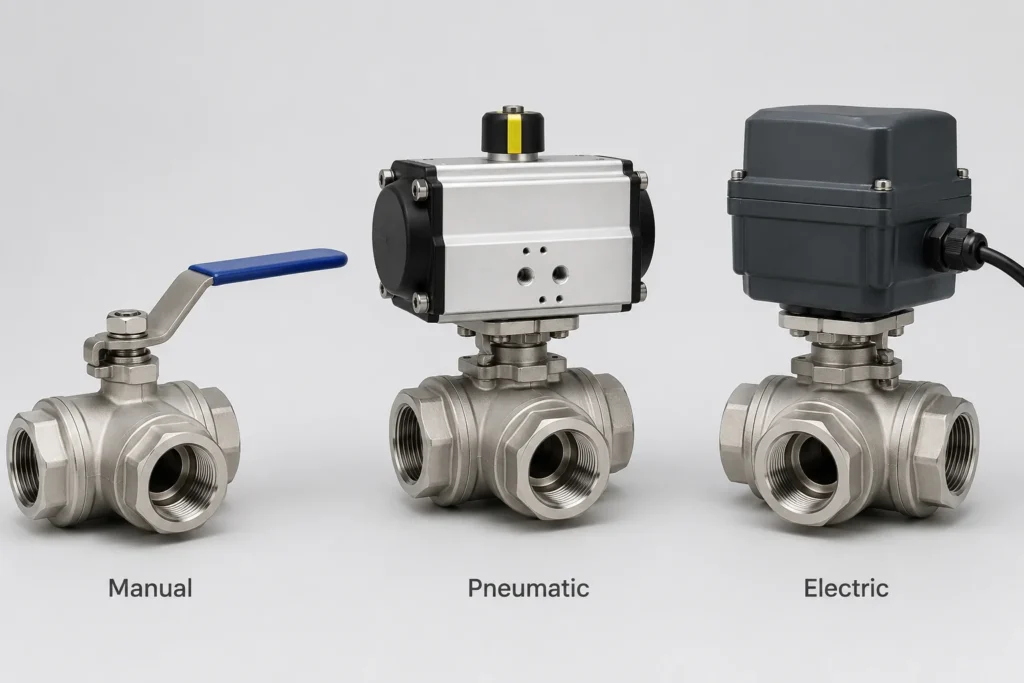

Commande manuelle, pneumatique ou électrique
Le mode de fonctionnement approprié dépend de qui ou de quoi doit actionner la vanne, de la fréquence d'utilisation et de ce qui doit se passer en cas de coupure d'alimentation électrique ou d'air comprimé.
| Fonctionnement | Utilisation courante | Point essentiel à vérifier |
|---|---|---|
| Poignée manuelle | Les postes changeaient plusieurs fois par jour, voire moins souvent, et il y avait toujours quelqu'un à la vanne. | Le sens de défilement et les arrêts correspondent au diagramme de flux que vous avez défini |
| Pneumatique, double effet (DA) | Commutation à distance (marche/arrêt) en présence d'air comprimé | Pas de ressort à l'intérieur : en cas de perte de pression, il ne revient pas automatiquement en position de sécurité ; il convient donc de définir séparément une stratégie en cas de défaillance. |
| Pneumatique, à rappel par ressort (SR) | Commutation à distance dans laquelle la vanne doit se placer dans une position connue en cas de perte d'air | Il convient de déterminer, avant de passer commande, si le processus nécessite un fonctionnement en « fail-open » ou en « fail-close ». |
| Électrique | Fonctionnement à distance en l'absence d'alimentation en air | Les modèles standard sont de type tout ou rien ou à plusieurs positions ; pour un fonctionnement modulant, il faut un actionneur spécifique équipé d'un positionneur ou doté d'une capacité de modulation. |
Un actionneur à double effet utilise la pression d'air pour les deux sens de course. En cas de coupure de l'alimentation en air, aucun ressort ne permet de le ramener à une position prédéterminée ; son comportement à ce moment-là dépend donc de l'installation et ne peut être considéré comme sûr. Si votre processus nécessite une position de sécurité définie, optez pour un actionneur à retour par ressort ou concevez une stratégie de sécurité explicite, telle qu'un réservoir d'air de secours, et vérifiez qu'elle fonctionne correctement dans votre système.
Les actionneurs électriques permettent de résoudre le problème lié à l'absence d'alimentation en air, mais le positionnement précis n'est pas garanti. Seuls les modèles équipés d'un positionneur ou dotés d'une fonction de modulation peuvent maintenir des positions intermédiaires pour les applications de régulation ; un actionneur électrique standard de type « tout ou rien » n'en est pas capable. Notre vanne à bille pneumatique à 3 voies Cette page explique comment est mise en place la version automatisée des configurations « L-port » et « T-port ».
Une dernière mise en garde concernant le montage : la norme ISO 5211 définit l'interface de montage entre la vanne et l'actionneur. La compatibilité des profils de bride signifie que les pièces s'assemblent à l'aide de boulons ; cela ne garantit toutefois pas en soi que le couple, l'angle de rotation et les butées de l'actionneur soient adaptés à cette vanne. Vérifiez la compatibilité de l'ensemble, et pas seulement l'interface.
Limites relatives aux matériaux, aux sièges et au service
Les indications figurant sur le corps de la vanne répondent à une question plus précise que ce que la plupart des gens imaginent ; il faut donc les interpréter à leur juste valeur :
- Le WOG est un indice de résistance au froid. Une indication telle que « 1000 WOG » précise la pression de service pour l'eau, l'huile et le gaz à température ambiante. Elle ne donne aucune indication concernant la vapeur. L'utilisation avec de la vapeur dépend du matériau du siège et de la pression nominale de la vanne à la température de service réelle, qui doivent être vérifiées pour le modèle concerné.
- Le matériau du siège détermine la température maximale. Les sièges en PTFE de nos vannes à bille filetées en acier inoxydable sont conçus pour fonctionner entre -20 °C et +180 °C, et la pression admissible diminue à mesure que la température augmente. Certaines séries de vannes à bille peuvent être équipées de joints en graphite pour une utilisation à des températures plus élevées ; il convient de vérifier au préalable si un modèle à trois voies donné propose cette option, ainsi que la pression qu'il supporte à une température donnée, avant de s'en servir.
- 316 n'est pas une réponse universelle. L'acier inoxydable de type 316 résiste mieux à la corrosion par piqûres au chlorure que le 304 grâce à sa teneur en molybdène ; c'est pourquoi l'exposition au chlorure est généralement le facteur déclencheur d'un passage à un grade supérieur. Il ne convient toutefois pas systématiquement à toutes les applications en eau de mer, en présence de chlorure ou de produits chimiques ; tout dépend de la concentration et de la température. Veuillez donc préciser le milieu concerné dans votre demande.
- Le Tri-Clamp est un type de raccord, et non une certification d'hygiène. Une extrémité à pince facilite le démontage, mais elle ne suffit pas à elle seule à garantir la conformité aux normes de conception hygiénique, la validation de la nettoyabilité ou l'aptitude aux cycles de nettoyage CIP ou SIP. Ces propriétés relèvent de la conception globale de la vanne et doivent être vérifiées séparément.
- L'entretien du système d'aspiration dépend du modèle. L'étanchéité contre les infiltrations d'air ambiant est une exigence différente de celle du maintien de la pression interne, et l'adéquation dépend de la conception de la vanne, de ses joints d'étanchéité et du taux de fuite que votre système peut tolérer. Précisez le niveau de vide et le taux de fuite admissible, puis choisissez un modèle certifié pour cette application plutôt que de partir du principe qu'une vanne standard sera ou ne sera pas étanche.
Avant de commander une vanne à trois voies
Les demandes qui incluent les éléments suivants obtiennent des réponses précises dès la première fois, car elles permettent au fournisseur de faire correspondre le schéma fonctionnel et les caractéristiques techniques d'un modèle réel à votre service, plutôt que de se contenter de deviner :
- Un schéma P&ID ou un simple schéma de débit de la section autour de la vanne.
- Définition de vos ports A / B / C : quel câble est connecté à quel port.
- Le parcours d'écoulement requis pour chaque position de la vanne, exprimé sous forme de paires d'orifices.
- Fluide, concentration, pression et température.
- Diamètre du tuyau et raccordement aux extrémités.
- Commande manuelle, pneumatique ou électrique.
- La position de défaillance requise, le cas échéant.
- Il convient de déterminer si les fuites entre les branches ou la contamination croisée sont acceptables, et dans quelle mesure.
- Exigences en matière d'entretien et de nettoyage.
Questions fréquemment posées
Quelle est la différence concrète entre un port en L et un port en T ?
Une bille à raccord en L présente un alésage à 90 degrés et sert généralement à relier un raccord commun à l'une des deux branches, de sorte que la vanne sélectionne un circuit. Un alésage en T permet de raccorder deux ou trois orifices à la fois, ce qui convient aux applications d’acheminement, de combinaison de deux flux ou de dérivation. Les lettres décrivent uniquement la forme de l’alésage ; les raccordements réels pour chaque position de la poignée varient selon le modèle. Il convient donc de toujours vérifier le schéma des orifices et le tableau de débit en fonction de la position de la poignée pour la vanne précise que vous comptez acheter.
Une vanne à bille à trois voies peut-elle garantir la séparation des produits ?
Non. Une vanne à bille à 3 voies standard assure l'étanchéité à l'aide d'une seule bille contre des sièges, et chaque type de siège présente un taux de fuite admissible qui dépend de la pression, de la température et de l'usure. Lorsque le mélange de deux produits est inacceptable, par exemple pour séparer des fluides incompatibles, le système doit être équipé d'un dispositif conçu à cet effet, tel qu'une double isolation avec surveillance entre les produits. Une vanne à bille à 3 voies à usage général n'est pas une vanne anti-mélange et ne doit pas être spécifiée comme telle.
Une vanne à raccord en T permet-elle de mélanger deux fluides avec précision ?
Non. Dans les configurations où deux entrées sont raccordées à une seule sortie, une vanne en T combine les débits, mais le rapport qui en résulte est déterminé par les pressions et les résistances à l'écoulement des deux conduites, et non par la vanne elle-même. Ce rapport variera dès que les conditions en amont changeront. Si le processus nécessite un rapport de mélange fixe ou un réglage en continu, utilisez une solution de régulation conçue pour la modulation plutôt que de vous fier à une vanne à bille à trois voies standard.
Un actionneur pneumatique à double effet se met-il en position de sécurité en cas de défaillance ?
Non. Un actionneur à double effet utilise la pression d'air pour actionner la vanne dans les deux sens et ne comporte pas de ressort ; par conséquent, en cas de coupure de l'alimentation en air, il ne ramène pas la vanne dans une position de sécurité prédéfinie. Son comportement à ce moment-là ne peut être prédit. Si le processus nécessite une position de sécurité définie (ouverture ou fermeture), il convient de spécifier un actionneur à rappel par ressort, ou de concevoir et de vérifier une stratégie de sécurité distincte pour l'installation.
Est-ce que la mention « 1 000 WOG » signifie qu'un robinet à bille à trois voies peut supporter la vapeur ?
Non. L'abréviation « WOG » signifie « eau, pétrole et gaz », et « 1 000 WOG » correspond à une pression nominale de service à froid pour ces fluides à température ambiante. Il ne s'agit pas d'une pression nominale pour la vapeur. L'aptitude à la vapeur dépend du matériau du siège et de la pression nominale de la vanne à la température réelle de la vapeur ; ces deux éléments doivent être vérifiés pour le modèle concerné avant toute utilisation en service vapeur.
Si vous disposez déjà d'un schéma de flux ou d'un schéma P&ID pour la section en question, veuillez nous l'envoyer avec la définition de vos ports A/B/C via notre page de contact et nous le comparerons aux schémas fonctionnels de nos modèles manuels et pneumatiques à trois voies, y compris les versions sanitaires et à dépression.
