Dans une usine agroalimentaire, la contamination la plus dangereuse provient rarement des endroits les plus évidents. Elle se cache dans les recoins en contact avec le produit de la chaîne de production — et très souvent, au niveau des vannes. Contamination croisée dans l'industrie agroalimentaire Cela se produit lorsque des résidus d'un lot, un allergène ou une colonie bactérienne survivent au nettoyage et se retrouvent dans le produit suivant. Une vanne mal choisie ou mal installée peut devenir précisément le type de piège qui permet cela, tandis qu’une configuration adéquate de la vanne élimine complètement ces cachettes. Cet article explique comment la contamination trouve son origine au niveau de la vanne et comment une conception et un agencement hygiéniques appropriés permettent de l’éviter.
Comment la contamination croisée commence au niveau de la vanne
La plupart des cas de contamination croisée dans la transformation alimentaire au niveau des vannes ont une cause première commune : à un endroit du circuit d'écoulement, le produit peut s'accumuler et le liquide de nettoyage ne parvient pas à l'atteindre de manière fiable. Trois mécanismes sont principalement en cause.
- Jambes lourdes. Un « bras mort » désigne un tronçon de tuyau ou une dérivation en T dans lequel le flux stagne. Les recommandations en matière de conception hygiénique considèrent qu’une dérivation constitue un bras mort dès lors qu’elle dépasse environ la moitié du diamètre du tuyau dans le sens opposé au flux ; au-delà de cette longueur, le fluide utilisé pour le nettoyage en place perd l’action de lavage mécanique nécessaire pour la déboucher, et le produit stagne et s’altère.
- Crevasses et interstices. Les raccords filetés, les interstices au niveau des soudures par emboîtement, les joints non étanches du corps de l'appareil et les sièges usés créent tous des micro-espaces qui retiennent le produit et protègent les bactéries contre les produits chimiques de nettoyage.
- Biofilm. Là où des résidus persistent, les bactéries se fixent à la surface et forment un biofilm protecteur que les méthodes de nettoyage habituelles ont du mal à éliminer, contaminant ainsi chaque lot suivant.
Une vanne à bille industrielle standard — avec sa cavité autour de la bille, ses extrémités filetées et ses composants internes non nettoyables — présente justement toutes ces sources de risque ; c'est pourquoi elle n'a pas sa place en contact direct avec le produit sur une ligne hygiénique.
Les principes de conception hygiénique qui permettent de l'éviter
La prévention de la contamination croisée dans la transformation alimentaire relève avant tout de la conception, et non du nettoyage. Les principes reconnus de conception hygiénique visent tous le même objectif : ne laisser au produit aucun recoin où se cacher et permettre au liquide de nettoyage d'atteindre toutes les surfaces en contact avec le produit.
Dans la pratique, la conception des vannes et raccords hygiéniques repose sur quelques règles fondamentales : les surfaces en contact avec le produit sont lisses et polies (généralement avec une rugosité Ra ≤ 0,8 µm) afin d’empêcher les salissures de s’y incruster ; il n’y a ni fissures, ni angles internes vifs, ni filetages non étanches ; l’ensemble est auto-drainant afin d’éviter toute accumulation de liquide ; et l’ensemble du circuit d’écoulement est soit nettoyable sur place, soit rapidement démontable pour être nettoyé. Les soudures continues sont préférées aux fixations, et chaque joint est étanchéifié afin d’empêcher toute pénétration de bactéries. A vanne à bille sanitaire à trois pièces avec raccord Tri-Clamp et siège encapsulé est conçue pour répondre à ces critères, contrairement à une vanne industrielle standard.
Choisir la bonne configuration de vanne
Une configuration correcte dépend à la fois du robinet que vous choisissez et de la manière dont vous l'installez. Les mesures suivantes sont les plus efficaces pour éliminer la contamination croisée lors de la préparation des aliments.
Utilisez des vannes Tri-Clamp sanitaires en contact direct avec le produit, car le raccord à pince permet une ouverture rapide pour l'inspection et la vanne est conçue sans interstices. Remplacez les sections mortes des tés par un coude courbé ou une vanne de dérivation afin qu'aucune dérivation ne stagne — a robinet à bille sanitaire à trois voies vous permet de changer de circuit de manière propre, au lieu de laisser une branche inutilisée remplie de produit. Prévoyez des corps en trois parties afin que la vanne puisse être ouverte pour un nettoyage hors poste si nécessaire, et automatisez l'isolation des points critiques à l'aide d'un vanne à bille pneumatique pour applications sanitaires afin d'empêcher les opérateurs (et leurs gants) d'entrer dans la zone du produit. Le tableau ci-dessous met en correspondance les risques courants et les mesures correctives correspondantes.
| Risque de contamination | Correction de la configuration |
|---|---|
| Branche morte / branche atrophiée | Aiguillage à balayage ou vanne de dérivation à trois voies |
| Fentes filetées / à souder par emboîtement | Raccords Tri-Clamp ou raccords sanitaires à souder bout à bout |

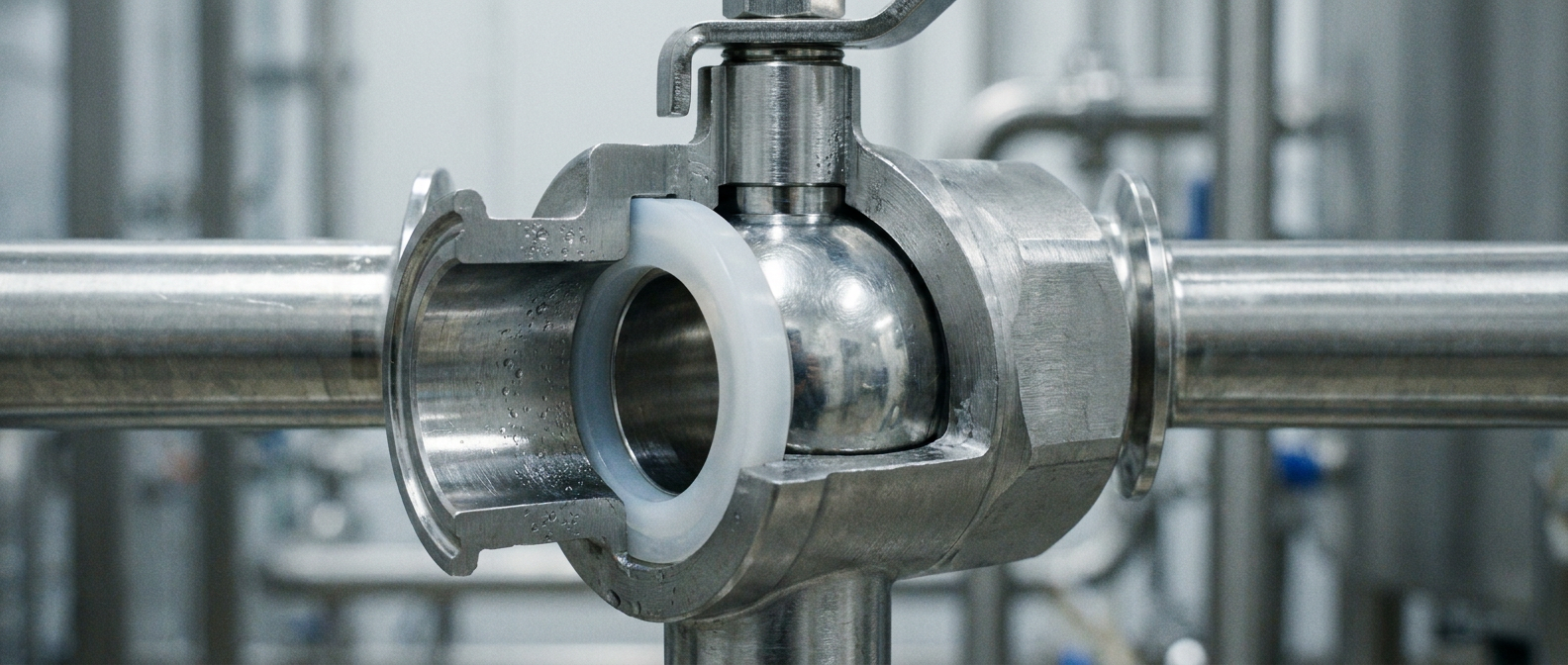

| Produit coincé dans la cavité de la vanne | Robinet sanitaire à siège encapsulé sans fente |
| Impossible de nettoyer les pièces internes sans les démonter | Corps en trois parties pour le nettoyage hors poste |
| Contact avec l'opérateur pendant la période d'isolement | Vanne sanitaire pneumatique/automatisée |
CIP, COP et pourquoi cette distinction est importante

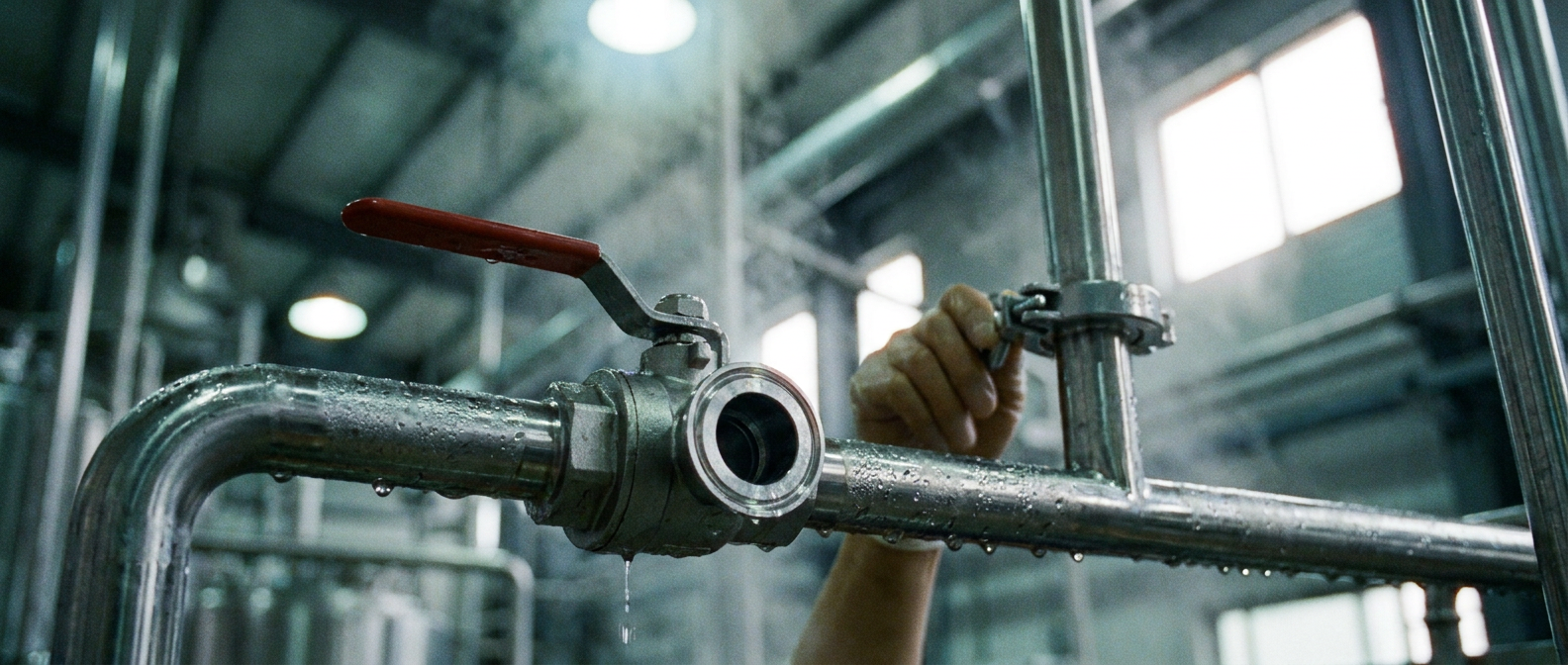

La stratégie de nettoyage doit être adaptée à la vanne, sous peine de perdre tout avantage en matière d'hygiène. Le nettoyage en place (CIP) consiste à faire circuler une solution nettoyante dans la conduite assemblée ; le nettoyage hors place (COP) nécessite le démontage de la vanne et un nettoyage manuel. L'erreur dans laquelle tombent de nombreuses usines consiste à traiter une vanne de type COP comme si elle était compatible avec le CIP : si une vanne qui nécessite un démontage est simplement rincée sur place, des résidus restent à l'intérieur et la contamination croisée est inévitable.
Les règles pratiques : vérifiez si chaque vanne est certifiée pour le CIP ou uniquement pour le COP ; pour les lignes CIP, assurez-vous que la vanne ne présente aucune zone d’ombre inaccessible au flux ; et pour toute vanne devant être ouverte pour être nettoyée, intégrez ce démontage dans le programme d’assainissement plutôt que de supposer qu’un simple rinçage suffira. Adapter le protocole de nettoyage à la conception de la vanne constitue l’une des mesures les plus rentables pour lutter contre la contamination croisée dans l’industrie agroalimentaire.
Matériau, finition de surface et joints d'étanchéité
La dernière ligne de défense réside dans les spécifications des matériaux. Les vannes sanitaires sont généralement fabriquées en acier inoxydable 316/316L pour assurer une résistance à la corrosion face aux aliments acides et aux produits de nettoyage agressifs, et sont équipées de joints en élastomère de qualité alimentaire ou en PTFE conformes aux normes applicables. La liste de contrôle ci-dessous résume les points à vérifier avant qu’une vanne sanitaire ne soit intégrée à une ligne de production.
| Spécifications | Ce qu'il faut vérifier |
|---|---|
| Matériau de la carrosserie | Acier inoxydable 316/316L en contact avec le produit |
| Finition de surface | Lisse, poli (généralement Ra ≤ 0,8 µm) |
| Sièges et joints | PTFE / élastomère de qualité alimentaire, sans interstices |
| Connexion | Raccord Tri-Clamp ou soudure sanitaire — aucune filetage dans la zone en contact avec le produit |
| Nettoyabilité | Compatible CIP ou COP programmable, à vidange automatique |
| Documentation | Certificat de conformité des matériaux ; conformité à la conception hygiénique |
Notre gamme complète Gamme de vannes à collier de serrage hygiéniques de qualité alimentaire est conçu selon ces critères, et vous pouvez avoir une vue d'ensemble sur notre Page consacrée aux applications dans le secteur agroalimentaire.
Les normes et les organismes qui définissent la conception hygiénique
La conception hygiénique des vannes n'est pas une question d'opinion ; elle est réglementée par des organismes reconnus. La Groupe européen d'ingénierie et de conception en matière d'hygiène (EHEDG) publie des directives et des méthodes d'essai relatives à la nettoyabilité, aux limites des zones mortes et au soudage hygiénique, et certifie les équipements conformes. En Amérique du Nord, 3-A Sanitary Standards, Inc. définit des critères de conception sanitaire pour les équipements alimentaires, notamment la distinction importante entre les certifications “ CIP ” (nettoyage en place) et « COP » (nettoyage manuel). Le choix de vannes conformes à ces normes permet de passer d’une simple impression de propreté à une sécurité alimentaire démontrable.
Changement d'allergène : l'épreuve la plus difficile pour vos vannes
C’est lors d’un changement d’allergène — par exemple, le passage d’une ligne de production de produits à base de lait à une ligne de produits sans fruits à coque — que la configuration des vannes est soumise à ses tests les plus rigoureux. Dans ce cas, même la présence de traces résiduelles justifie un rappel de produit, car les résidus d’allergènes qui survivent au nettoyage peuvent déclencher une réaction grave chez un consommateur sensible. C’est dans ce scénario que toutes les faiblesses du circuit d’écoulement se révèlent d’un seul coup.
Une vanne qui retient quelques millilitres de produit dans un cul-de-sac ou une cavité impossible à nettoyer est précisément ce qui explique l’échec d’un prélèvement par écouvillonnage à la recherche d’allergènes après le nettoyage. Pour maîtriser ce problème, il faut combiner les mesures ci-dessus avec une vérification : éliminer les zones mortes, utiliser des vannes sanitaires sans recoins que le cycle CIP peut atteindre intégralement, puis valider le résultat par un test de prélèvement d’allergènes ou une analyse de l’eau de rinçage après le changement de production, plutôt que de se fier uniquement au planning. Lorsqu’une ligne échoue de manière répétée à la vérification post-nettoyage au même endroit, la configuration de la vanne à cet endroit est généralement en cause. Prévenir la contamination croisée dans la chaîne de transformation alimentaire au niveau des vannes revient bien moins cher que de la découvrir lors d’un contrôle du produit fini — ou lors d’un rappel.
Questions fréquemment posées
Qu'est-ce qu'une branche morte et pourquoi entraîne-t-elle une contamination croisée ?
Un « dead leg » (tronçon mort) est une section de tuyau ou une dérivation en T où le flux stagne. Dès que sa longueur dépasse environ la moitié du diamètre du tuyau, le liquide de nettoyage ne parvient plus à le nettoyer efficacement ; le produit s'y accumule alors, se détériore et contamine le lot suivant. L'élimination des « dead legs » grâce à un tracé optimisé ou à des vannes de dérivation constitue une mesure de prévention essentielle contre la contamination croisée dans l'industrie agroalimentaire.
Puis-je utiliser une vanne à bille industrielle standard dans une chaîne de production alimentaire ?
Pas en contact direct avec le produit. Les vannes à bille standard présentent des cavités dans le corps, des extrémités filetées et des composants internes non nettoyables qui retiennent le produit et favorisent la prolifération des bactéries. Utilisez plutôt des vannes sanitaires à raccord Tri-Clamp, dotées de sièges encapsulés sans interstices et conçues pour une utilisation hygiénique.
Quelle est la différence entre les vannes CIP et COP ?
Les vannes CIP (nettoyage en place) peuvent être nettoyées en faisant circuler une solution dans la conduite montée, tandis que les vannes COP (nettoyage hors place) doivent être démontées et nettoyées à la main. Traiter une vanne COP comme si elle était compatible CIP laisse des résidus à l'intérieur et entraîne une contamination croisée ; la méthode de nettoyage doit donc être adaptée à la vanne.
Quel acier inoxydable est le mieux adapté aux vannes hygiéniques ?
L'acier inoxydable 316/316L est généralement privilégié pour les pièces en contact avec les produits, car il résiste mieux à la corrosion provoquée par les aliments acides et les produits de nettoyage agressifs que l'acier 304. Il convient de l'associer à des joints en PTFE ou en élastomère de qualité alimentaire et à une finition de surface lisse et polie.
En quoi les vannes à trois voies contribuent-elles à prévenir la contamination croisée ?
Une vanne à trois voies (de dérivation) permet de basculer proprement le débit d'un circuit à l'autre, au lieu de laisser une branche inutilisée remplie de produit stagnant. Cela élimine une source courante de « bras mort » et permet de maintenir l'ensemble du circuit de circulation actif et nettoyable, réduisant ainsi le risque de contamination croisée dans la transformation alimentaire.
Conclusion
La contamination croisée dans l'industrie agroalimentaire est, au fond, un problème de conception : il suffit de ne laisser aucune cachette aux produits et aux bactéries, et le nettoyage fera le reste. Cela implique des vannes sanitaires sans interstices en contact avec le produit, des agencements sans zones mortes, un protocole de nettoyage adapté à chaque vanne, l’utilisation des matériaux 316/316L appropriés et la conformité aux normes d’hygiène reconnues. En choisissant la bonne configuration de vannes, vous transformez un risque latent en un élément maîtrisé et vérifiable de votre système de sécurité alimentaire. Si vous avez besoin d’aide pour définir les vannes sanitaires et les configurations adaptées à votre ligne de production, Contactez notre équipe pour obtenir un devis sur mesure.
