Nom du produit

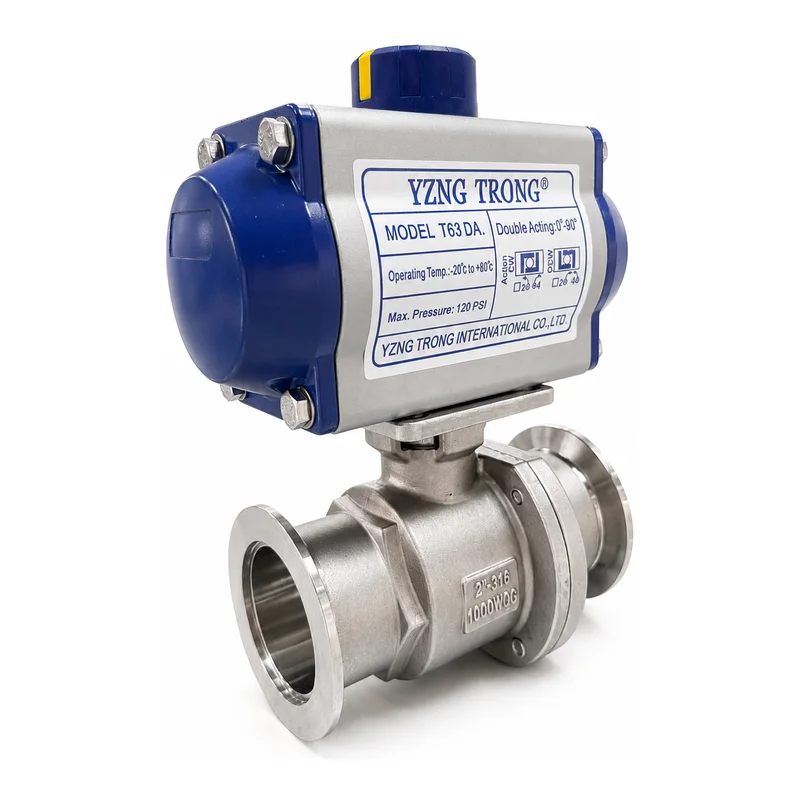

Vanne à bille pneumatique à vide en acier inoxydable 316 – 2 pièces, raccord à bride NW50 (ISO-KF)
Résumé du produit
Vanne à bille pneumatique en deux pièces en acier inoxydable 316 avec extrémités à collier NW50 (ISO-KF / KF50) — un actionneur pneumatique à crémaillère et pignon (à double effet ou à rappel par ressort, 4–8 bars) ouvre et ferme la conduite sur signal. Passage intégral, sièges en PTFE, -20 °C à +180 °C, montage direct selon ISO 5211. Le raccord à bride KF et la bague de centrage assurent l'étanchéité sans boulons, pour les conduites sous vide et à haute pureté.
Demander un devis — réponse sous 24 heures →
ISO 9001 · CE · Fabricant depuis 1999
Description du produit
Il s'agit d'une vanne à bille pneumatique en deux parties, en acier inoxydable 316, équipée de brides à serrage rapide NW50 (ISO-KF / KF50). Un actionneur pneumatique à crémaillère et pignon fait tourner la bille d'un quart de tour pour ouvrir ou fermer la conduite, et les extrémités à raccord KF se connectent et assurent l'étanchéité à l'aide d'un seul collier de serrage et d'une bague de centrage — sans aucun boulon —, ce qui permet une installation et une maintenance rapides de la vanne sur les canalisations des installations sous vide et de haute pureté.
Les sièges en PTFE assurent une fermeture étanche et à faible frottement, et l'actionneur est disponible en version à double effet (DA) ou à retour par ressort (SR), compatible avec les électrovannes et les interrupteurs de fin de course. Vous avez besoin de basculer le débit entre deux conduites ? Consultez la Vanne à bille pneumatique à 3 voies à dépression. Pour les gammes ISO-K plus étendues, consultez le Vanne pneumatique à vide ISO-K DN80/DN100, ou parcourir tous les vannes à vide.
Caractéristiques techniques des vannes
| Type | Vanne à bille à dépression en deux parties, à commande pneumatique |
| Modèle | V-2VN |
| Connexion | Bride de serrage NW50 (ISO-KF / KF50) — bride de serrage et bague de centrage, sans boulons |
| Port | Port complet |
| Corps et balle | En deux parties, en acier inoxydable ASTM 316 |
| Siège et joint | PTFE |
| Température de fonctionnement | de -20 °C à +180 °C |
| Montage | Cale ISO 5211 pour l'actionneur |
Caractéristiques techniques de l'actionneur
| Type | Crémaillère et pignon, corps en alliage d'aluminium |
| Interprétation | Double effet (DA) ou retour par ressort (SR) |
| Alimentation en air | 4 à 8 bars (environ 58 à 116 psi) |
| Options | Électrovanne, boîtier de fin de course, positionneur |

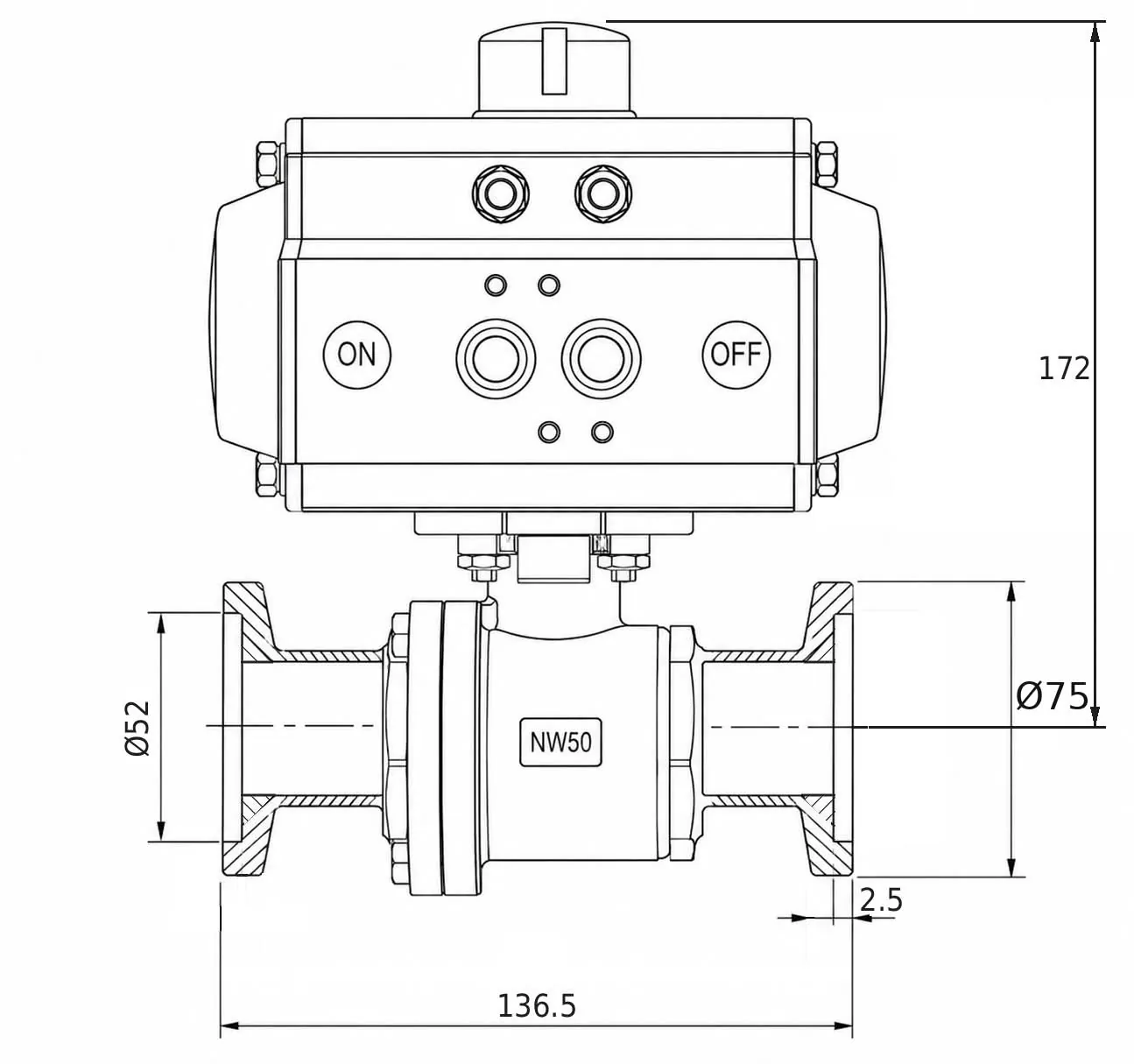

Dimensions
Avantages et bénéfices
- Raccordement sans outil : la bride NW50 KF et le joint de l'anneau de centrage sans boulons — installation et démontage rapides pour l'entretien.
- Débit à passage intégral : Un alésage sans restriction permet de maintenir une conductance élevée dans les conduites à vide.
- Mise en marche/arrêt automatique : L'actionneur s'ouvre et se ferme sur un signal, avec un mode DA ou SR selon la position de sécurité souhaitée.
- Acier inoxydable 316, sièges en PTFE : une combinaison propre, résistante à la corrosion et à faible dégazage, destinée aux applications sous vide et à haute pureté.
Domaines d'application et emplacements
- Tuyauterie de l'installation de vide : isolement automatisé sur les lignes NW50 KF.
- Produits de haute pureté et supports pour semi-conducteurs : Tuyauterie en acier inoxydable 316 à brides de serrage.
- Vide de laboratoire et de procédé : mise en marche ou arrêt à distance ou séquentielle sous le contrôle d'un automate programmable.
- Systèmes de revêtement et de couches minces : isolation sous vide automatisée entre les différentes étapes du processus.
FAQ
Quel type de bride utilise-t-il ? NW50 (également désigné sous les appellations ISO-KF ou KF50) — une bride à serrage qui assure l'étanchéité à l'aide d'un seul collier de serrage et d'une bague de centrage, sans aucun boulon. Elle se raccorde directement aux conduites de vide KF standard et s'ouvre sans outil pour les opérations d'entretien.
Double effet ou retour par ressort : lequel choisir ? Le système à double effet (DA) utilise de l'air pour les deux courses et reste dans sa dernière position en cas de perte d'air. Le système à retour par ressort (SR) utilise des ressorts pour la course de retour ; ainsi, en cas de perte d'air, les ressorts ramènent la vanne dans une position d'ouverture ou de fermeture prédéfinie.
Puis-je ajouter une électrovanne ou un interrupteur de fin de course ? Oui. L'actionneur peut être équipé d'une électrovanne pour la commande, d'un boîtier de fin de course pour le retour d'information de position et d'un positionneur pour le fonctionnement en modulation. Veuillez nous indiquer votre configuration de commande lorsque vous demandez un devis.
Est-ce un port complet ? Oui — le passage n'est pas obstrué au niveau de la vanne, ce qui permet de maintenir une conductance élevée sur les conduites à vide.
Quel est le montant minimum de la commande ? Aucune quantité minimale de commande n'est requise : nous acceptons les commandes de toute taille, y compris les petites commandes d'essai. Pour les petites commandes, le transport est organisé et pris en charge par l'acheteur. Le paiement s'effectue par virement bancaire (T/T) : 30% à la confirmation de la commande, 70% avant l'expédition.
Quelle est la température de fonctionnement ? De -20 °C à +180 °C, grâce aux sièges en PTFE. Le corps et la bille sont en acier inoxydable 316.
